Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx T5 "звездочка” и отвертка phillips 00x40
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор
2) Откручиваем 4 винта отверткой T5

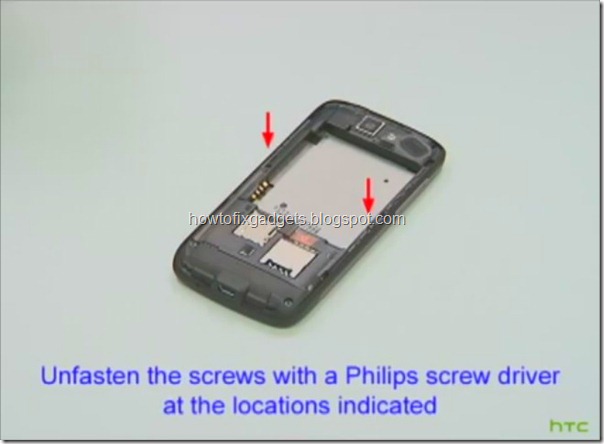

3) Далее, откручиваем два винта отвертка phillips
4) Снимаем внизу нижнюю панельку, там антенна
5) Теперь снимаем, вибромотор если необходимо заменить его
6) Поддеваем заднюю часть корпуса чтобы снять ее
7) Задняя панель снята
8) Снимаем динамик
9) Откручиваем два винта как показано на рисунке ниже
10) Отсоединяем шлейф дисплея телефона
11) Теперь шлейф тачскрина
12) Отсоединяем шлейф кнопок
13) Отсоединяем GPS кабель

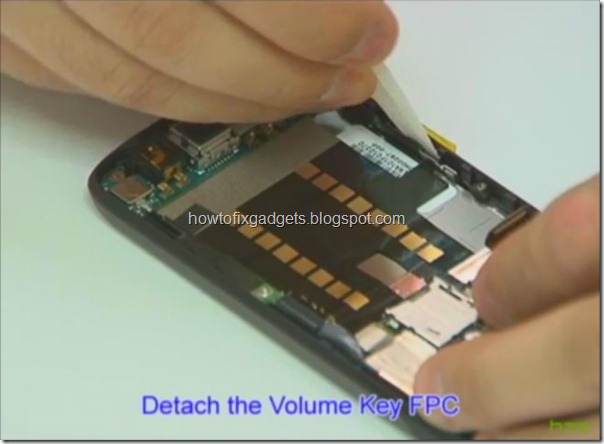

14) Отсоединяем кнопки регулятора громкости
15) Приподнимаем материнскую плату в верхней части телефона
16) Теперь чтобы снять материнскую плату приподнимите ее с левой стороны

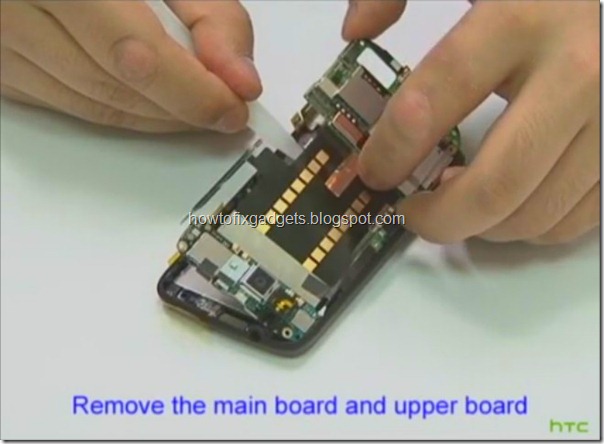

17) Теперь можно снять материнскую плату
18) Снимаем динамик, если нужно заменить его

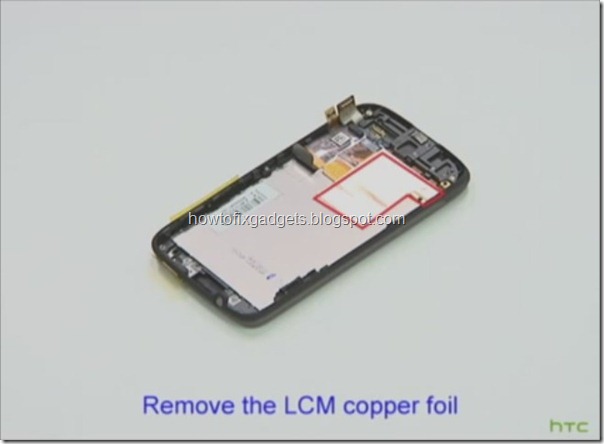

19) Снимаем фольгу
20) Теперь вынимаем нижнюю часть, под ней располагаются кнопки
21) Снимаем скотч показанный на рисунке ниже красным
22) Отсоединяем шлейф показанный на рисунке ниже
23) Теперь можно снять дисплей телефона
24) Снимаем тачскрин, если его нужно заменить
25) Отсоединяем разъем джойстика
26) Снимаем сам джойстик
27) Разборка телефона завершена
Источник (via)
Видео по разборке телефона
