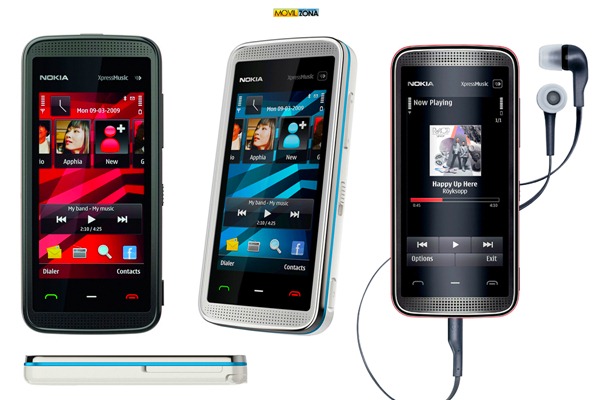

Как разобрать телефон Nokia 5530 + Видео

Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.


Инструменты

1) Отвертки Torx T4, T6 "звездочка”
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
4) Защитная пленка


Инструкция

1) Снять заднюю крышку и вытащить аккумулятор



2) Желательно наклеить на камеру пленку для защиты от пыли



3) Для того чтобы снять окантовку вставьте в щель инструмент как показано на рисунке ниже. Будьте осторожны не повредите края окантовки



4) Снимите окантовку. Во время снятия окантовки можно услышать тихий треск, это нормально, это отлипает силиконовый уплотнитель. Щеткой чистим телефон от пыли



5) Наклейте пленку на экран. Это предотвратит от попадания пыли



6) Используйте иголку и осторожно отгибайте скобы которые держат сенсорную панель



7) Осторожно снимайте сенсорную панель. Будьте внимательны не повредите шлейф



8) Наклейте защитную пленку с внутренней стороны экрана



9) Переверните экран и отсоедините шлейф экрана с помощью пластиковой отвертки. Прилагайте минимум усилий чтобы не повредить шлейф



10) Открутите два винта типа "звездочки" размер 4



11) Открутите четыре винта типа "звездочки" размер 6



12) Приподнимаем верхнюю прямоугольную часть и отсоединяет шлейф с помощью пластиковой отвертки как это показано на рисунке ниже. Делать это нужно осторожно чтобы не повредить шлейф



13) Делаем тоже самое со вторым шлейфом



14) Отсоединяем последний шлейф соединяющий с сенсорной панелью. Делать нужно осторожно чтобы не повредить соседние элементы на плате




15) Приподнимите плату с помощью пластиковой отвертки как на рисунке ниже



16) Вытолкните аудио шлейф с помощью аудио штекера как на рисунке ниже



17) Теперь плату можно отложить в сторону



18) С помощью зарядного устройства можно вытащить DC разъем. После чего вынуть пинцетом



19) Острым концом пластиковой отвертки освобождаем скобу держащий антенну



20) Переверните корпус и отсоедините антенну



21) С помощью иголки подцепите микрофон, после чего его можно вынуть пинцетом



22) Телефон Nokia 5530 в разобранном состоянии



Это перевод официального руководства от Нокии по разборке Nokia 5530

Еще есть хорошая иструкция здесь по замене корпуса


Также есть видео состоящего из трех частей по разборке телефона Nokia 5530:

Часть 1

Часть 2

Часть 3
