Важно: После разборки вашего устройства вы лишаетесь гарантии на него. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx T4 “звездочка”
2) Ненужная кредитка или например что нибудь типа этого.
Инструкция
1) Чтобы снять заднюю крышку разъединяем 3 защелки показанные на рисунке ниже
2) Далее, снимаем накладку на батарею с помощью пластикового инструмента
3) Отсоединяем разъем батареи
4) Откручиваем винт размер T4
5) Чтобы снять антенну нужно разъединить 4 защелки. Лучше всего начать с правой верхней как показано на рисунке ниже. Затем правую нижнюю
6) Теперь можно снять антенну

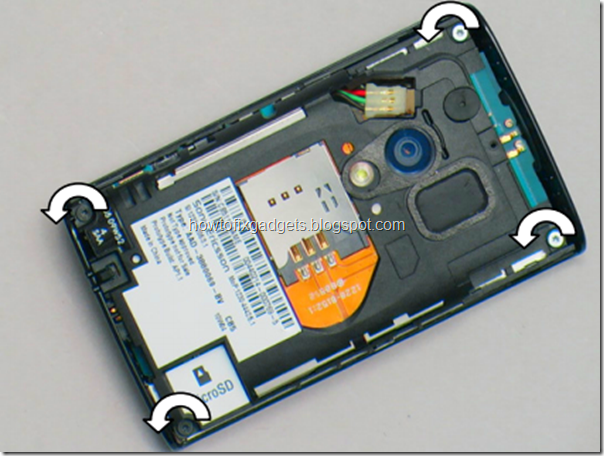

7) Откручиваем 4 винта размер T4
8) Подцепите заднюю крышку телефона с одной стороны
9) Теперь с другой стороны
10) Заднюю крышку теперь можно снять, только будьте осторожны, нужно отсоединить еще один шлейф
11) Отсоединяем этот шлейф
12) Далее, отсоединяем еще один шлейф

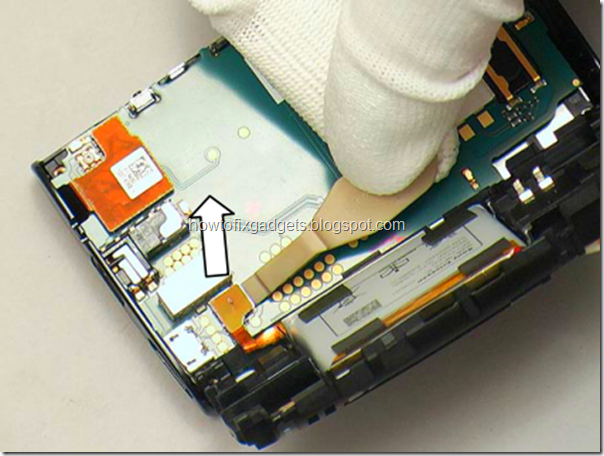

13) Подцепите материнскую плату с помощью пластикового инструмента как показано на рисунке ниже
14) Теперь нужно разъединить защелку показанную на рисунке ниже. Будьте осторожны, ее очень легко сломать
15) Теперь с другой стороны
16) Материнскую плату и дисплей можно снять
17) Чтобы отсоединить дисплей от материнской платы, нужно перевернуть материнскую плату как показано на рисунке ниже

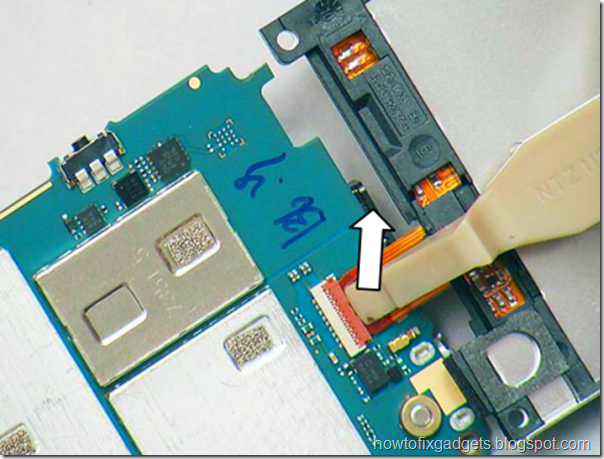

18) Теперь отсоединяем шлейф как показано на рисунке

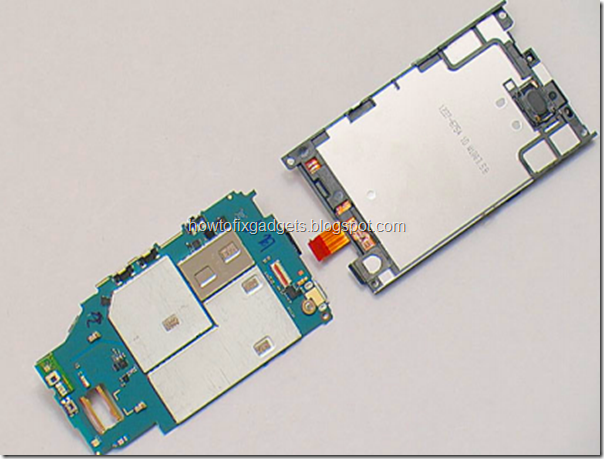

19) Должно получиться так

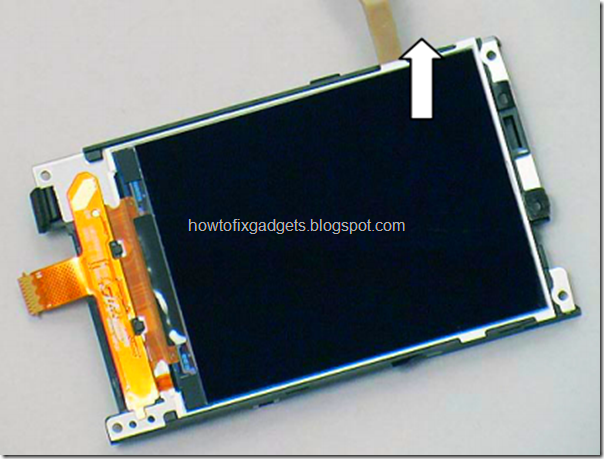

20) Чтобы заменить дисплей, нужно подцепить его с помощью пластикового инструмента сначала верхний угол с одной стороны

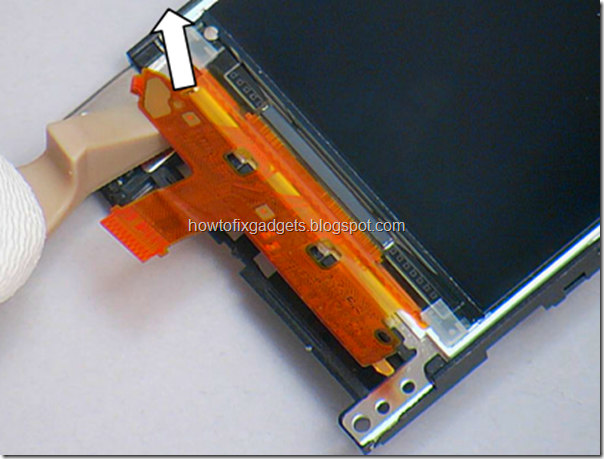

21) Потом с другой стороны
22) Теперь еще нижний угол
23) Снизу

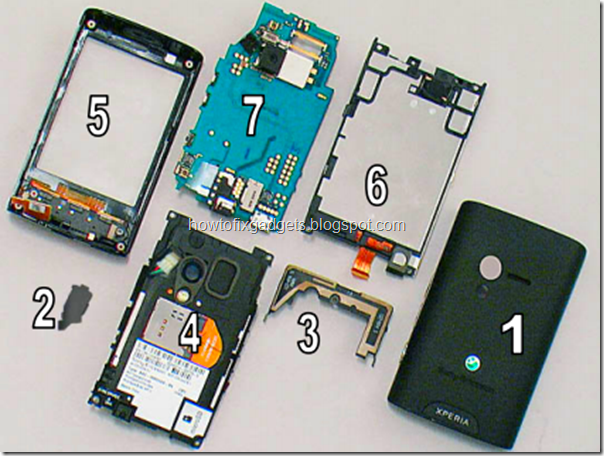

24) Разборка телефона завершена
Это перевод официального руководства по разборке Sony Ericsson Xperia X10Mini.
