Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx T6 "звездочка”
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор
2) Открутите 8 винтов размер 6 показанные на рисунке ниже

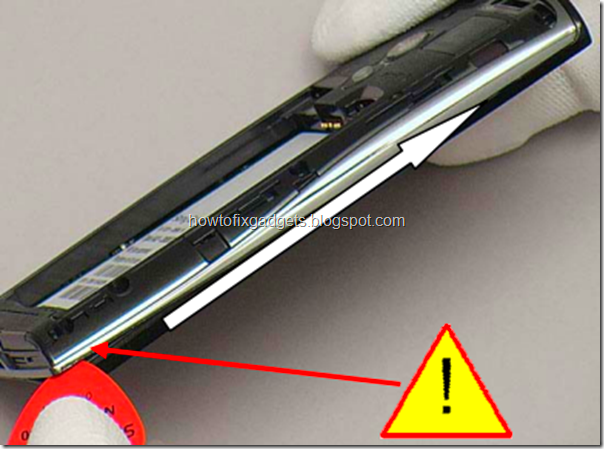

3) Вставьте пластиковый инструмент (можно использовать пластиковую карту) в щель между задней и передней панелью. Лучше начать с нижнего угла и провести по всему периметру телефона. Нужно отсоединить 13 защелок
4) Теперь можно снять заднюю крышку
5) Отсоедините кнопку громкости
6) Снимаем кнопку камеры

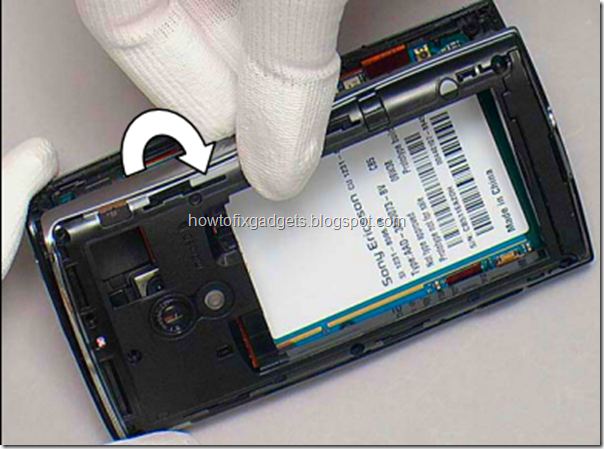

7) С помощью пластикового инструмента разъединяем защелки (здесь 4 защелки) лучше начать с левой нижней защелки потом левую верхнюю. Сразу не снимайте панельку смотрите следующий рисунок
8) Переверните панельку. Обратите внимание на шлейф
9) Отсоединяем шлейф. После чего панельку можно снять
10) С помощью пинцета снимаем гнездо для наушников
11) Отсоединяем 4 шлейфа показанные на рисунке ниже
12) Поддеваем материнскую плату с помощью пластикового инструмента сначала с одной стороны
13) Потом с другой стороны
14) Снимаем материнскую плату
15) Снимем кнопки, Для подцепите их как показано на рисунке ниже. Не спешите снимать их, так как кнопки еще соединены шлейфом
16) Должно получиться так

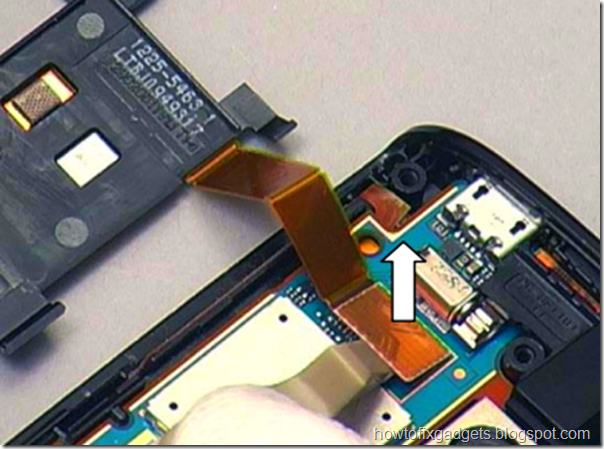

17) Отсоединяем шлейф, делайте это осторожно,он приклеен
18) Чтобы снять дисплей, используя пластиковый инструмент приподнимите его немного как показано на рисунке ниже
19) Теперь с другой стороны
20) Должно получиться так
21) Разборка телефона завершена
Это перевод официального руководства по разборке Sony Ericsson Xperia X10
Видео по разборке телефона
