Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx T5 "звездочка”
2) Ненужная кредитка или например что нибудь типа этого.
Инструкция

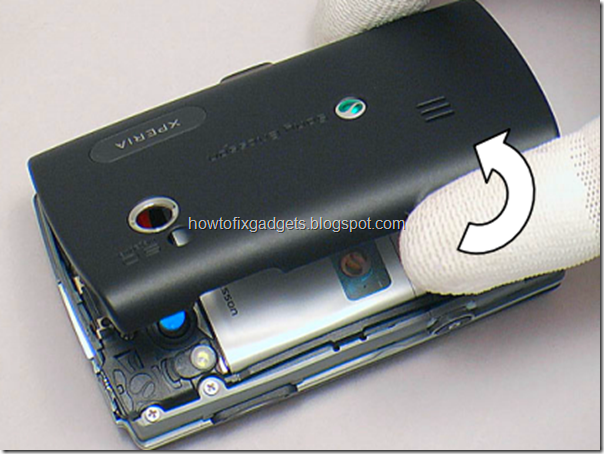

1) Снять заднюю крышку и вытащить аккумулятор

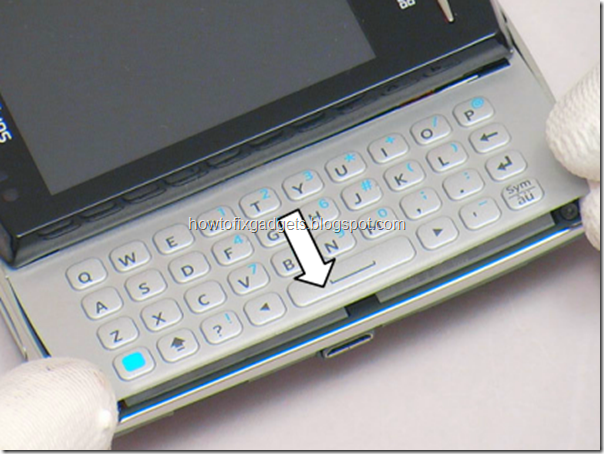

2) Переверните телефон и снимите клавиатуру как показано на рисунке ниже

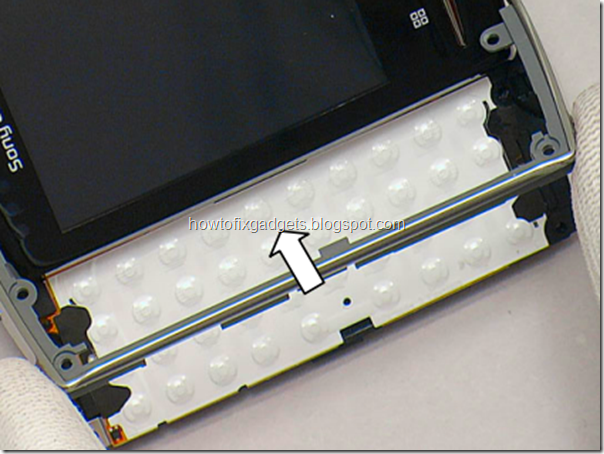

3) Снимите клавиатуру
4) Открутите 4 винта размер T5
5) Закройте слайдер телефона и переверните его, теперь открутите 3 винта

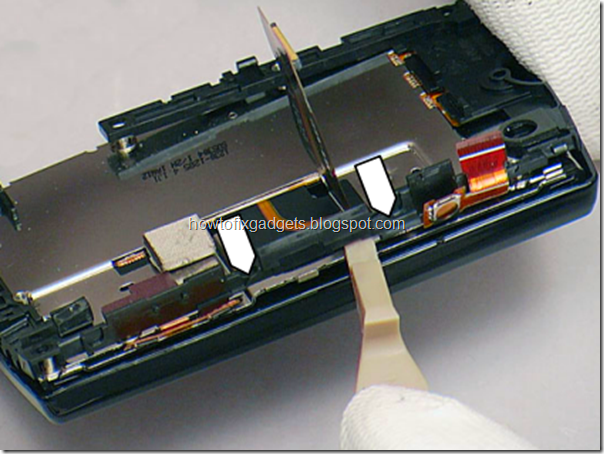

6) Откройте слайдер и разъедините заглушки с помощью пластикового инструмента показанные на рисунке ниже
7) Еще две заглушки. Будьте осторожны с аудио разъемом, не повредите корпус телефона
8) Снимите окантовку корпуса
9) Открутите 3 винта
10) Чтобы снять заднюю часть корпуса разъедините две защелки
11) Еще одна защелка
12) Снимите заднюю панель корпуса

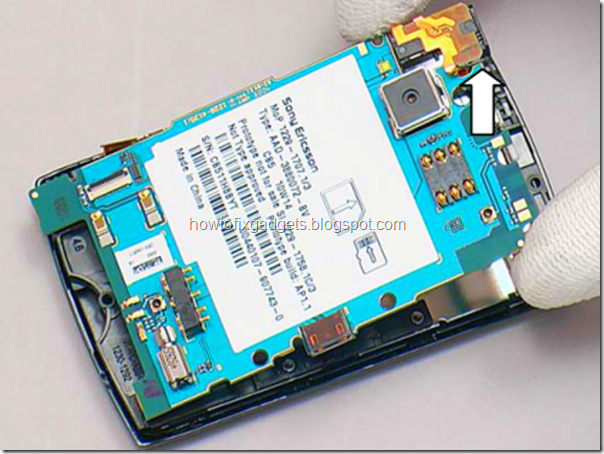

13) Разъедините три защелки чтобы снять материнскую плату
14) Отсоедините коннектор на материнской плате
15) Разъедините защелку с одной стороны
16) Две защелки с другой стороны
17) Приподнимите материнскую плату, не снимайте ее полностью, есть еще один шлейф, его нужно отсоединить

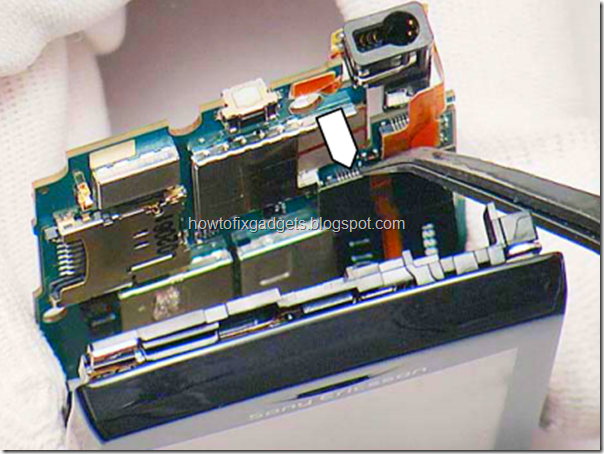

18) Отсоедините шлейф показанный на рисунке
19) Должно получиться так
20) Приподнимите кнопки громкости и питания

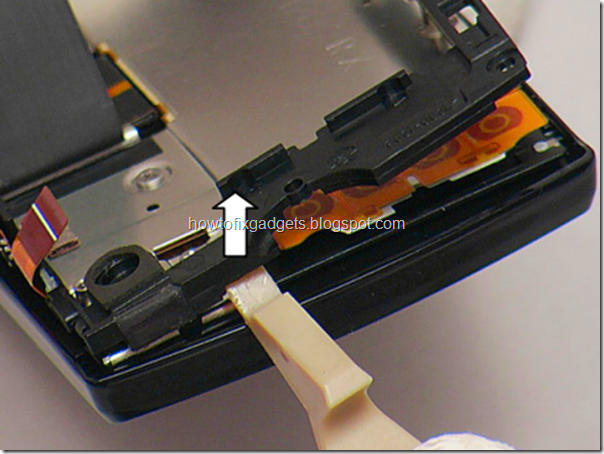

21) Разъедините две защелки
22) Разъедините защелку в верхней части корпуса
23) Далее, разъедините защелку в нижней части корпуса
24) Теперь, снимите пластиковую часть корпуса
25) Открутите 6 винтов показанные на рисунке ниже
26) Теперь, металлическую часть можно снять
27) Разборка телефона завершена
Это перевод официального руководства по разборке Sony Ericsson Xperia X10Mini Pro
Неплохое видео по замене дисплея телефона
