Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx T6 "звездочка”
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
4) Защитная пленка
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор

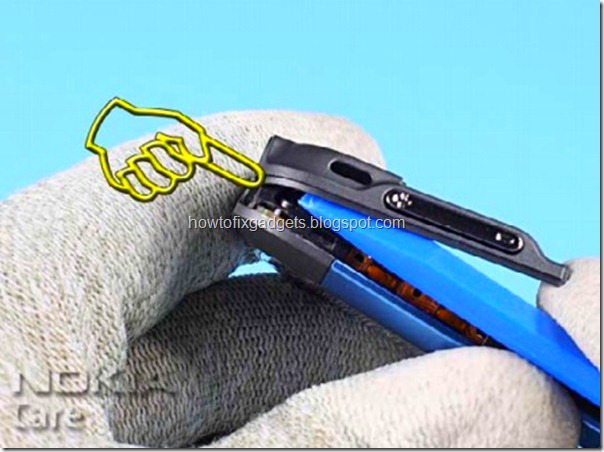

2) Вставьте пластмассовый инструмент между задней частей корпуса и передней как показано на рисунке
3) Теперь с другой стороны
4) Открутите два винта показанных на рисунке
5) С помощью пластиковой карты разъедините защелки вокруг передней окантовки как показано на рисунке ниже и снимите ее
6) Снимите клавиатуру
7) Открутите еще четыре винта как показано на рисунке ниже. Так же желательно использовать защитную пленку для дисплея чтобы не было пыли и отпечатков пальцев.
8) Разъедините защелку как показано на рисунке чтобы отсоединить заднюю панель
9) Теперь с другой стороны
10) Теперь можно снять заднюю крышку

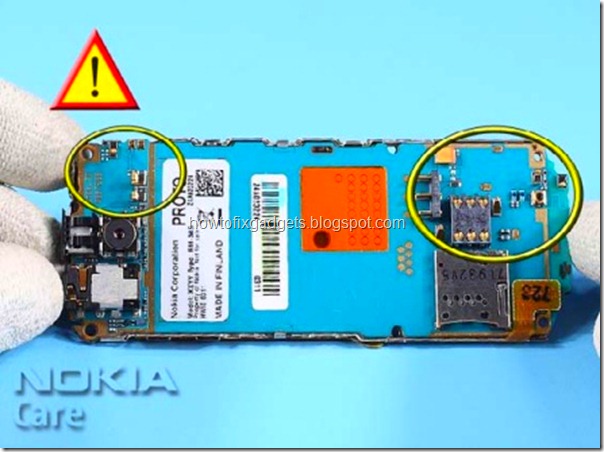

11) Будьте осторожны с элементами на материнской плате в указанных местах. Не повредите их
12) Аккуратно отсоедините шлейф
13) Разъедините две металлические защелки показанные на рисунке ниже
14) Теперь можно снять металлическую рамку
15) Далее отсоединяем шлейф дисплея
16) Снимаем камеру
17) Снимаем кнопку включения телефона

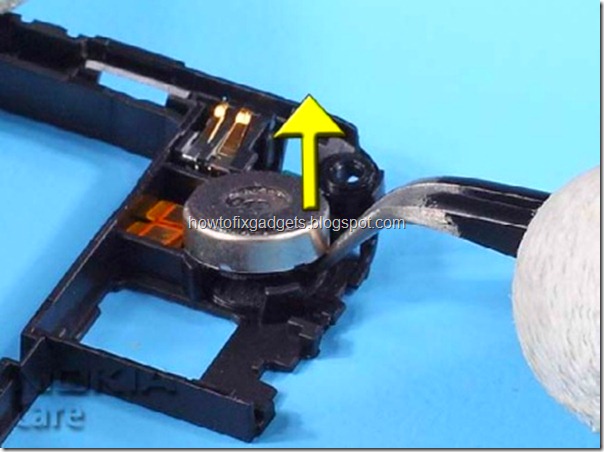

18) Вибромотор приклеен, если вам не нужно его менять то нет необходимости его снимать
19) Снимаем динамик
Разборка телефона завершена.
Это перевод официального руководства от Нокии по разборке Nokia 5310 XpressMusic.
