Важно: После разборки вашего устройства вы лишаетесь гарантии на него. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx T5 “звездочка”
2) Ненужная кредитка или например что нибудь типа этого.
Инструкция
Разборка верхней части
1) Снимите заднюю крышку телефона и вытащите аккумулятор
2) Откройте слайдер. Открутите два винта
3) Используйте пластиковый инструмент (можно использовать кредитную карту), вставьте его в щель между передней панелью и корпусом телефона и проведите по всему периметру чтобы разъединить защелки
4) После этого, верхнюю панель можно снять
5) Отогните навигационную панель, пока не снимайте ее. Она соединена шлейфом с материнской платой
6) Отсоедините шлейф дисплея

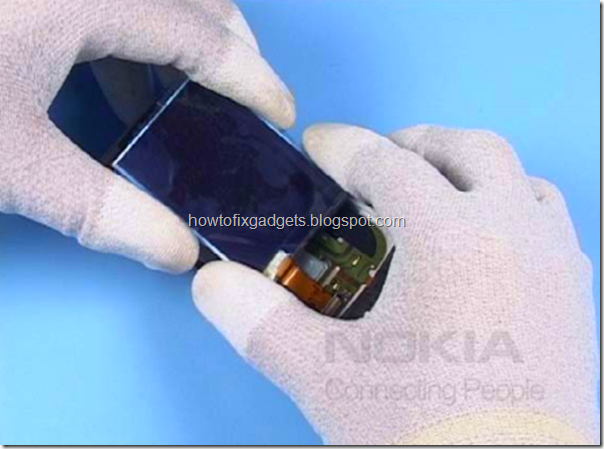

7) Дисплей телефона можно снять
Разборка нижней части
8) Сдвиньте слайдер
9) Аккуратно откройте корпус с боку
10) Снимите заглушку sd карты
11) Аккуратно откройте защелки клавиатуры
12) Теперь можно снять клавиатуру
13) Переверните телефон и открутите 4 винта torx размер 6

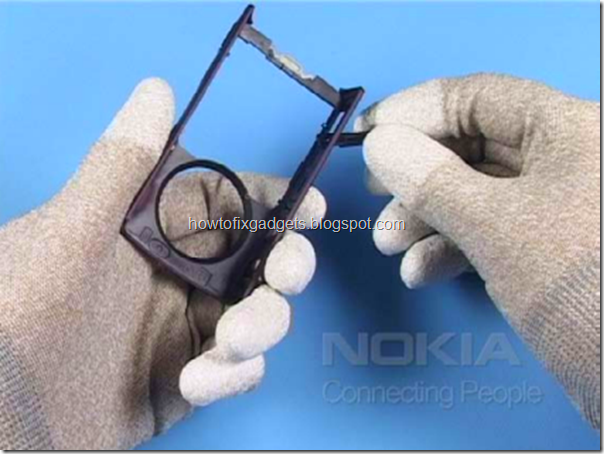

14) Снимите верхнюю часть корпуса

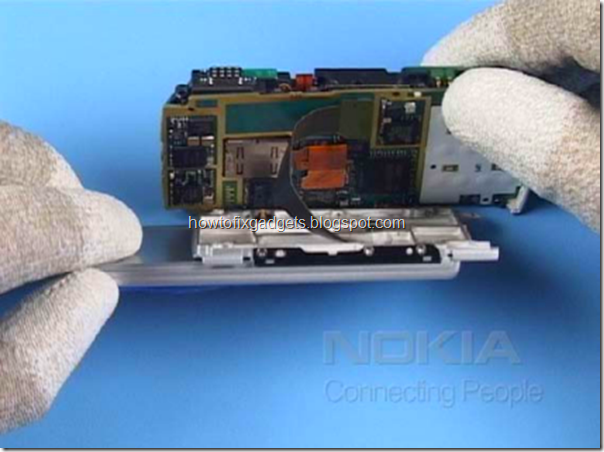

15) Раздвиньте слайдер и приподнимите заднюю часть телефона, будьте осторожны и не забудьте что шлейф дисплея еще соединен с материнской платой

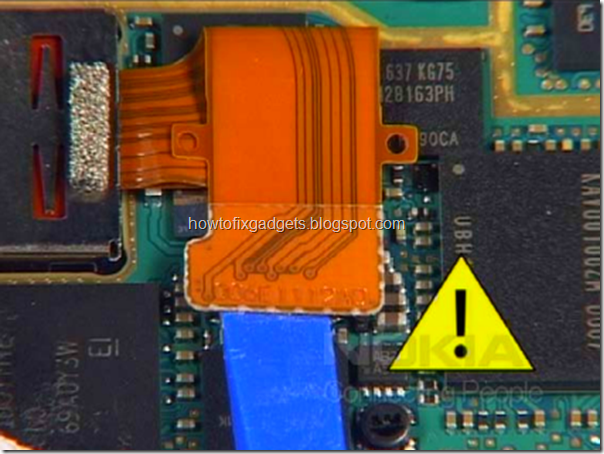

16) Отсоедините шлейф дисплея. Будьте осторожны и не повредите соседние компоненты на плате

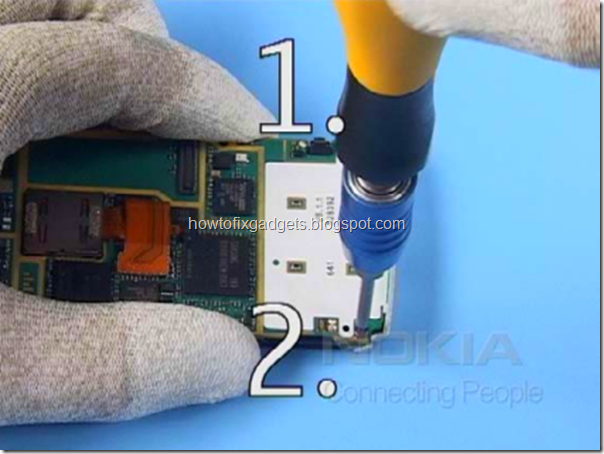

17) Открутите два винта

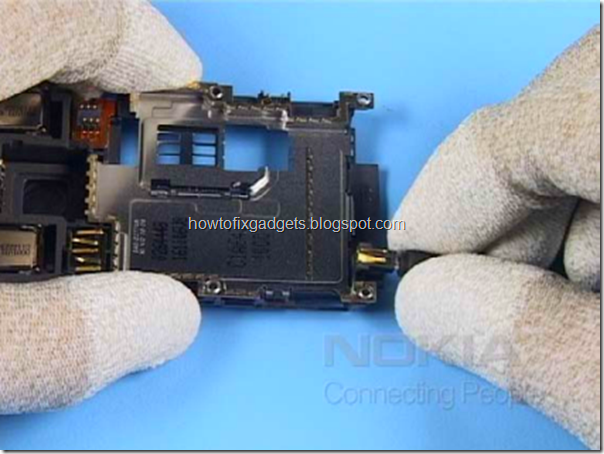

18) Приподнимите материнскую плату, после чего можно будет отсоединить шлейф задней камеры телефона

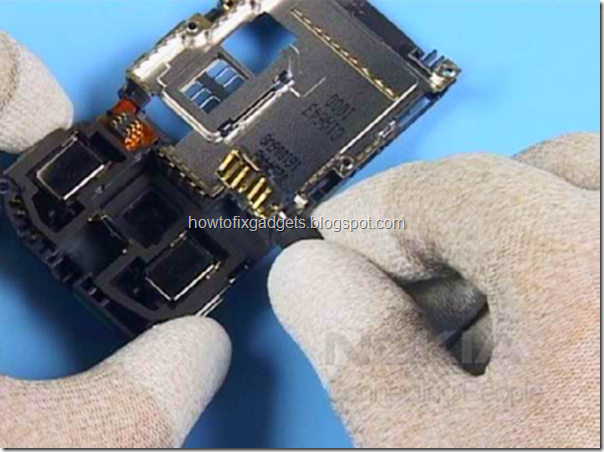

19) Отсоедините шлейф задней камеры
20) Теперь снимите нижнюю часть телефона
24) Разборка телефона завершена

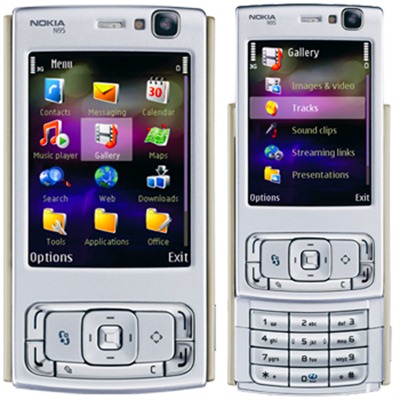

Это перевод официального руководства от Нокии по разборке Nokia N95
Видео по разборке телефона
Еще есть хорошее видео как решить проблему если разболтался слайдер
