Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx T5 "звездочка” и отвертка phillips 00x40
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор
2) Открутите 4 винта показанные на рисунке ниже
3) С помощью пластикового инструмента подцепите переднюю панель, в тоже время пальцем снизу толкайте заднюю панель вверх
4) Теперь вставьте пластиковый инструмент в щель между дисплеем и окантовкой
5) Пластиковым инструментом ведите в противоположный угол экрана как показано на рисунке. Продолжайте так делать по периметру телефона чтобы разъединить переднюю и заднюю часть телефона
6) Должно получиться так
7) С помощью пинцета снимаем динамик
8) Откручиваем 5 винтов показанные на рисунке ниже
9) Отсоединяем коннектор
10) Снимаем вибромотор
11) Отсоединяем динамик
12) Снимаем скотч показанный красным на рисунке ниже
13) Отсоединяем провод вспышки
14) Снимаем саму фотовспышку
15) Отсоединяем кабель WiFi/Bluetooth
16) Отсоединяем шлейф передних кнопок

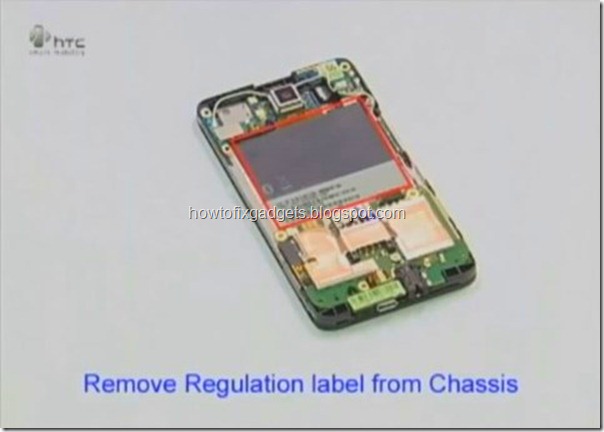

17) Отклеиваем наклейку
18) Отклеиваем скотч показанный красным на рисунке ниже
19) Отсоединяем коаксиальный кабель GPS приемника
20) Снимаем GPS плату
21) Отклеиваем кнопки регулятора громкости

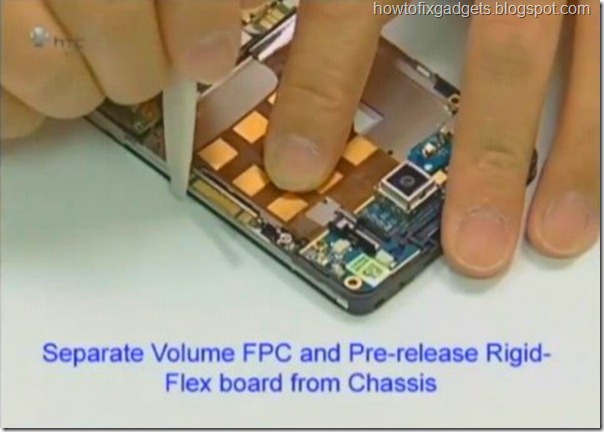

22) Аккуратно отклеиваем шлейф

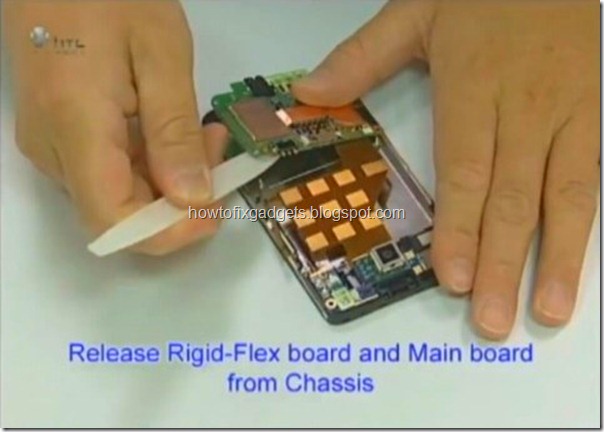

23) Приподнимаем плату, делайте это осторожно, она еще соединена шлейфом
24) Переверните плату. Должно получиться так
25) Отсоедините шлейф дисплея телефона
26) Теперь отсоединяем шлейф материнской платы
27) Если нужно заменить заднюю камеру то снимаем металлическую рамку
28) Теперь саму камеру
29) Чтобы снять дисплей аккуратно вставляем в щель между дисплеем и переднюю панелью проводим по периметру как показано на рисунке ниже.
30) После этого нужно приподнять дисплей
31) После чего можно заменить передние кнопки, если нужно
