Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 4,6
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор
2) Открутите два винта torx размер 4
3) С помощью пластикового инструмента (можно использовать гитарный медиатор) снимем нижнюю переднюю панель корпуса телефона
4) Снимаем ее
5) С помощью пластикового инструмента подденьте клавиатуру телефона

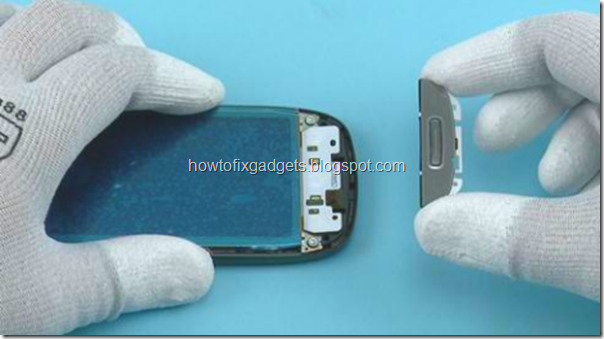

6) Снимаем ее тоже
7) Откручиваем два винта torx размер 6
8) Переверните переднюю панель телефона. Будьте осторожны и не повредите шлейф
9) Должно получиться так
10) Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли
11) Дисплей телефона приклеен, с помощью пластиковой плоской отвертки слегка подденьте дисплей за угол
12) Теперь, вставьте специальный инструмент (можно использовать пластиковую карту) между корпусом и дисплеем телефона
13) Должно получиться так
14) Переверните дисплей, будьте осторожны и не повредите шлейф дисплея
15) Открутите 3 винта torx размер 6

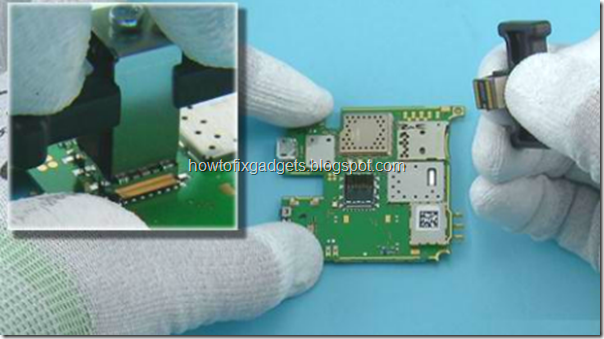

16) Отсоедините шлейф

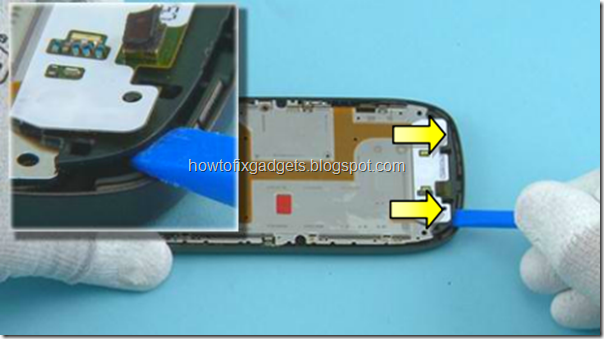

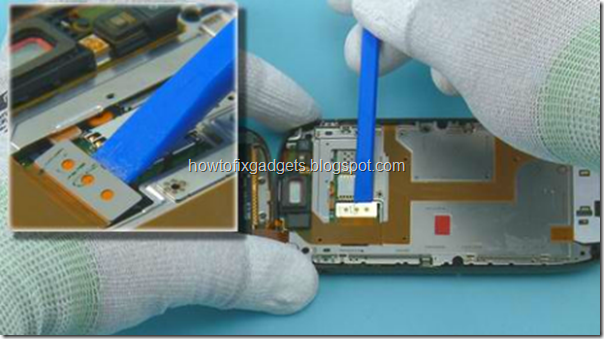

17) Освободите защелки на средней плате как показано на рисунке ниже

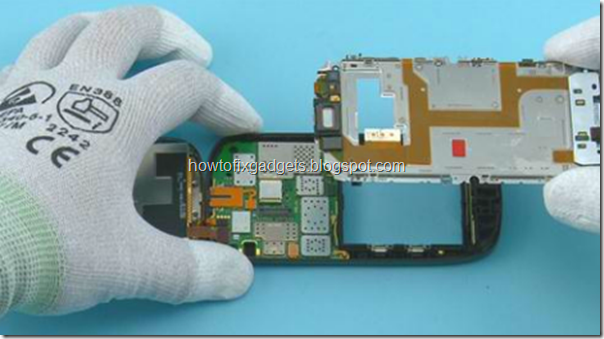

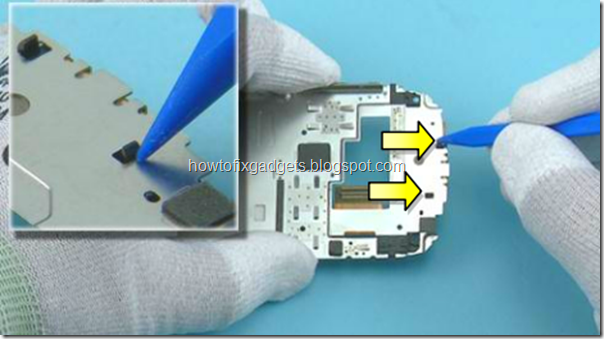

18) Теперь, среднюю панель можно снять

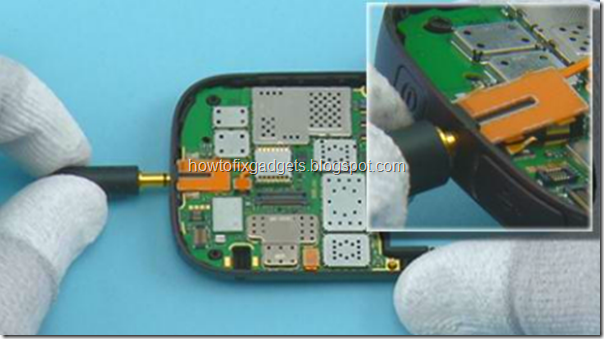

19) С помощью штекера зарядного устройства снимите разъем зарядки если вам его нужно заменить
20) Если вам нужно заменить динамик, то сначала разъедините защелки на средней панели

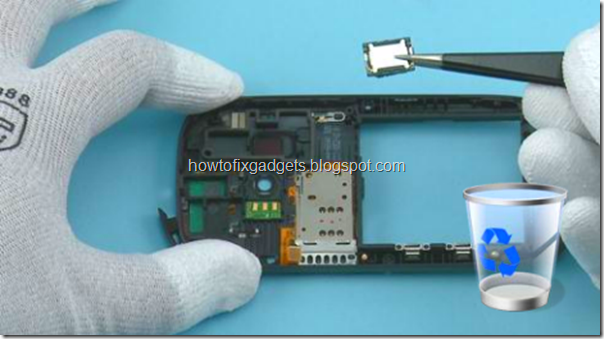

21) Теперь, снимите сам динамик

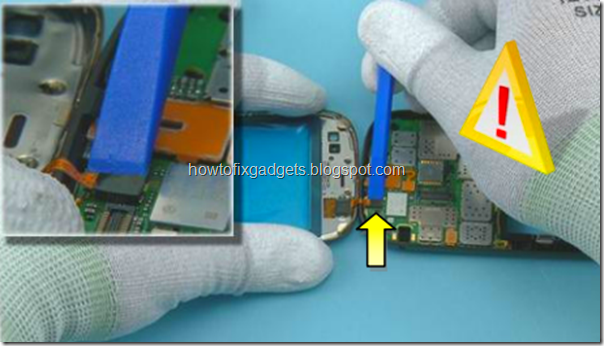

22) Далее, отсоединяем шлейф дисплея. Будьте осторожны и не повредите соседние элементы на плате

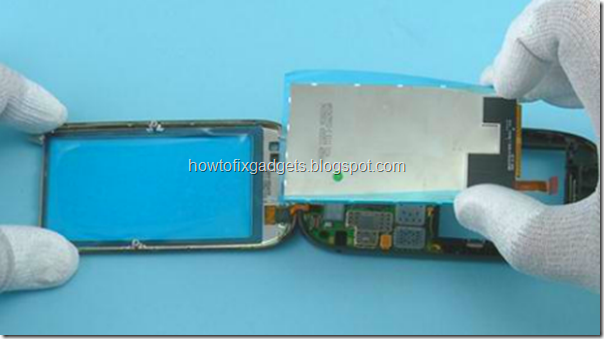

23) Снимаем дисплей
24) Отсоединяем шлейф сенсорной панели
25) Снимаем переднюю панель
26) Теперь снимем антенну телефона, для этого отсоединяем кабель антенны сверху
27) Отсоединяем кабель антенны снизу
28) С помощью пинцета освобождаем кабель антенны от защелок
29) Подденьте антенну с помощью пластикового инструмента
30) Теперь антенну телефона можно снять
31) Если вам нужно заменить аудио разъем то, отсоединяем аудио-коннектор

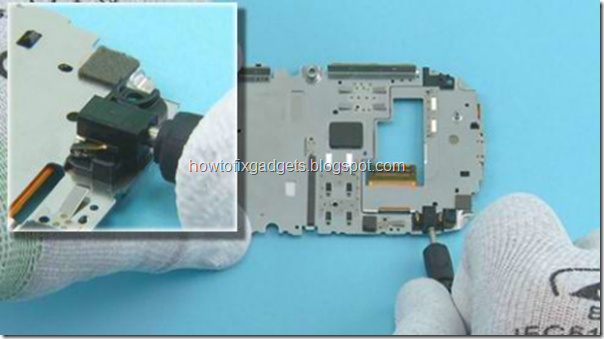

32) Потом с помощью штекера аудиогарнитуры поддеваем плату
33) Снимаем плату с помощью пинцета
34) Откройте usb заглушку
35) Отсоедините коннектор считывателя сим-карты. Будьте осторожны и не повредите соседние элементы на плате
36) Разъедините нижнюю защелку материнской платы
37) Разъедините вторую защелку

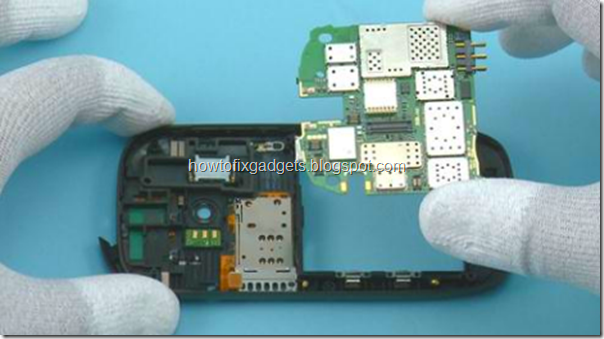

38) Теперь материнскую плату можно снять
39) Снимите камеру телефона если ее необходимо заменить
40) Также можно заменить динамик телефона если он неисправен
41) Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia C7.
