Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx T5 "звездочка” и отвертка phillips 00x40
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
Инструкция

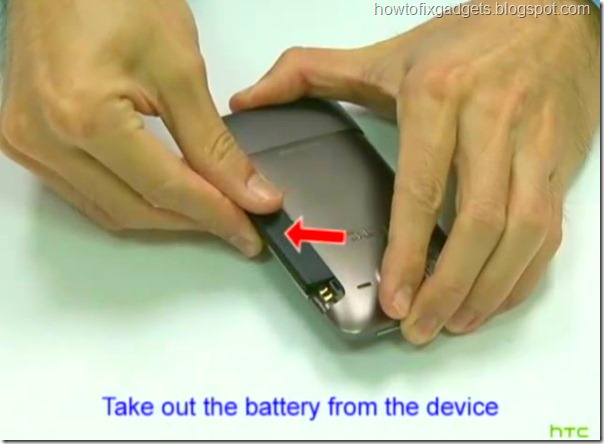

1) Снимите крышку с левого бока телефона и вытащить аккумулятор
2) Снимите нижнюю часть корпуса телефона
3) Снимите крышку вспышки телефона
4) Откручиваем 5 винтов показанных на рисунке ниже

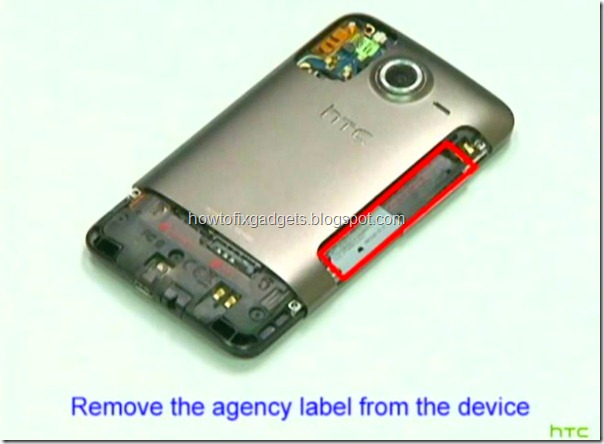

5) Отклеиваем наклейку
6) Снимайте заднюю крышку телефона
7) Откручиваем 3 винта показанные на рисунке

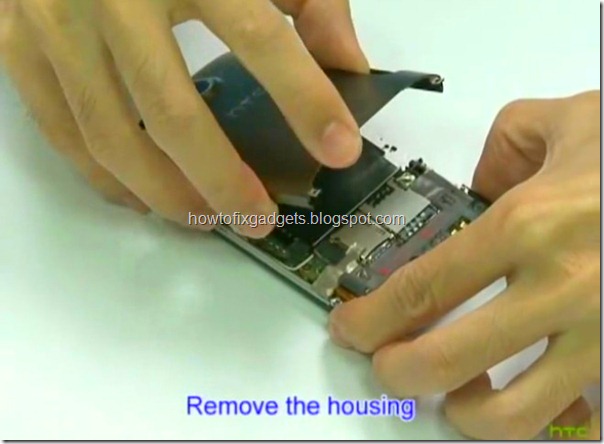

8) Снимите пластиковый кожух
9) Снимите резиновую накладку
10) Далее снимите экранирующий скотч показанный на рисунке ниже
11) Отсоединяем шлейф дисплея телефона
12) Снимаем металлическую перегородку
13) Снимаем резиновую накладку, чтобы отсоединить коннектор вибромотора
14) Отсоединяем коннектор, после чего снимаем сам вибромотор
15) Снимаем динамик полифонии
16) Отклеиваем скотч показанный на рисунке ниже

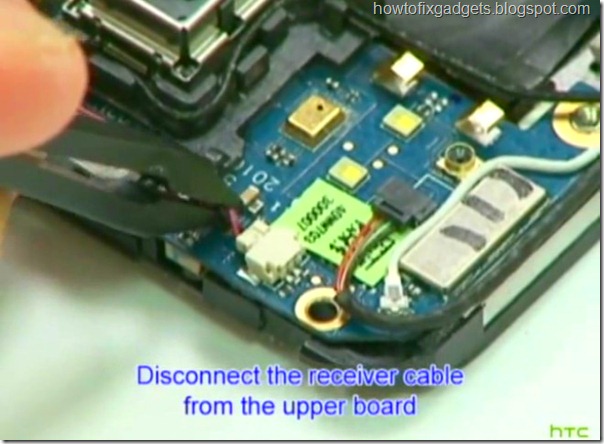

17) Отсоединяем коннектор динамика
18) Осторожно снимаем телефонный динамик
19) Отсоедините bluetooth кабель
20) Открутите один винт показанный на рисунке

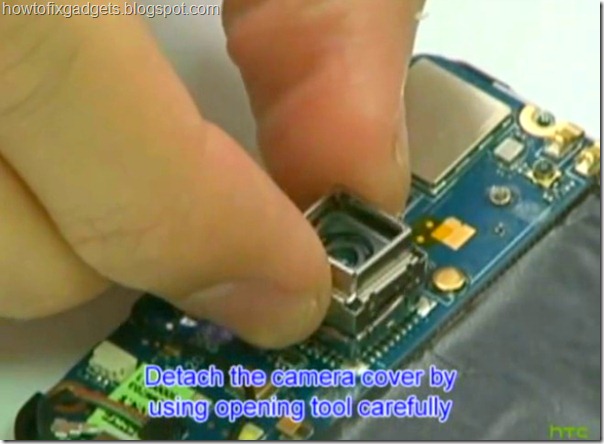

21) Если вам нужно заменить камеру, то для начала снимите пластиковую обложку показанную на рисунке ниже
22) Далее, снимите металлическую рамку, используйте для этого пластиковый инструмент

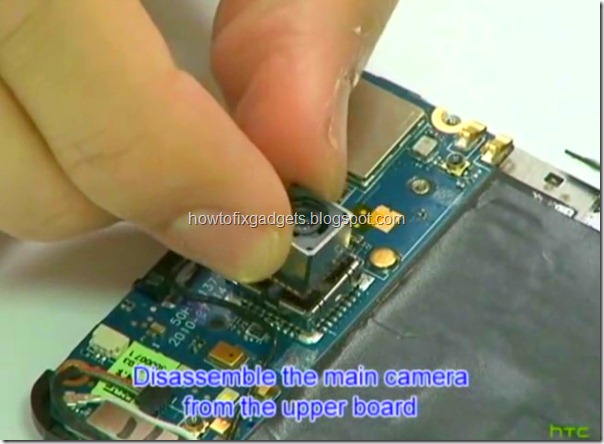

23) Теперь снимаем саму камеру

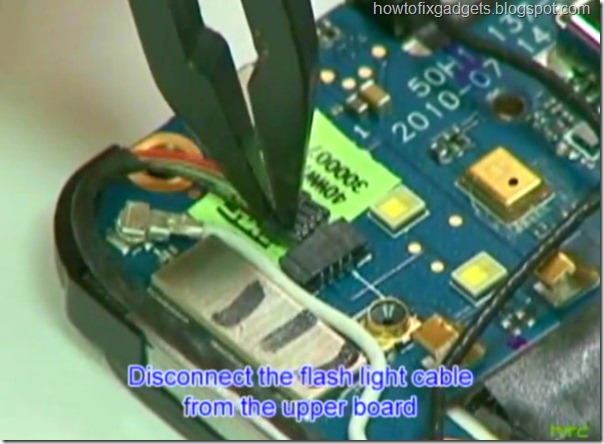

24) Отсоединяем коннектор фотовспышки камеры

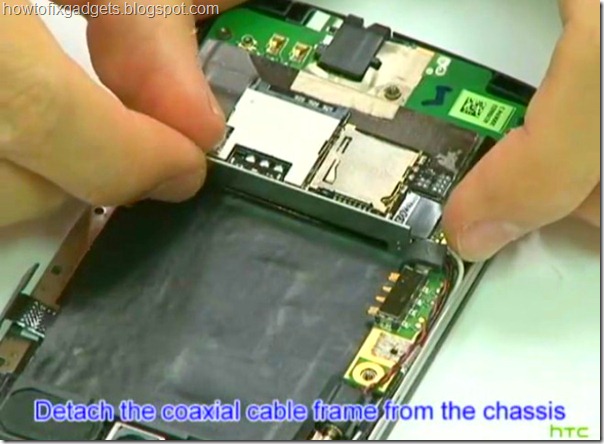

25) Отсоединяем GPS кабель
26) Чтобы снять плату sim/sd карты сначала отклеиваем скотч отмеченный красным
27) Далее, с помощью пинцета отсоединяем шлейф показанный красным на рисунке ниже
28) Снимаем плату
29) Чтобы снять материнскую плату, откручиваем один винт
30) Снимаем материнскую плату
31) Отсоединяем bluetooth и GPS кабель на материнской плате
32) Для того чтобы снять дисплей, вам потребуется металлическая пластина шириной 15 мм чтобы снять клей как показано на рисунке ниже
33) После этого, с помощью пластикового инструмента, вставьте его в щель между передней частью телефона и дисплеем и проведите по периметру телефона
34) Теперь можно снять дисплей

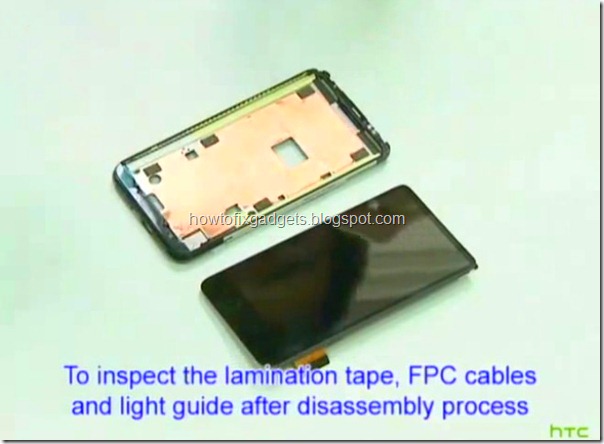

35) Должно получиться так
36) Разборка телефона завершена
Источник (via)
Видео по разборке телефона
