Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 6
2) Ненужная кредитка или например что нибудь типа этого
3) Пинцет
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор

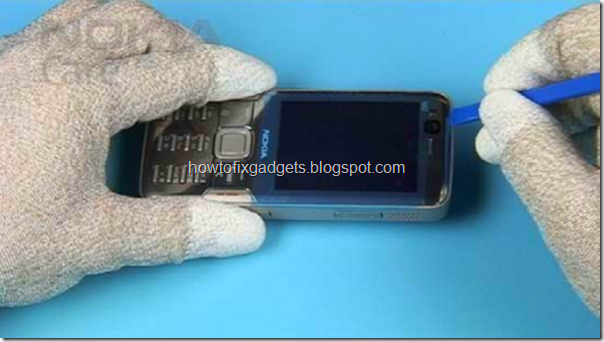

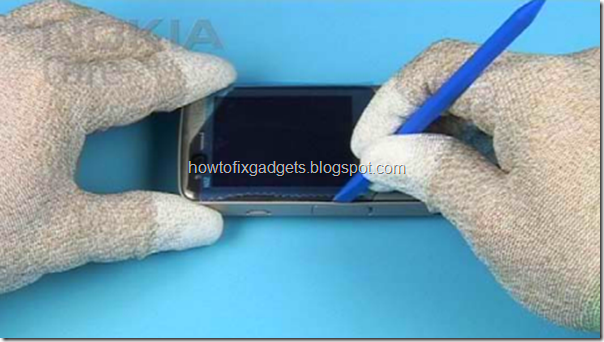

2) Вставьте пластиковую плоскую отвертку в щель как показано на рисунке ниже и проведите по всему периметру корпуса телефона чтобы разъединить защелки

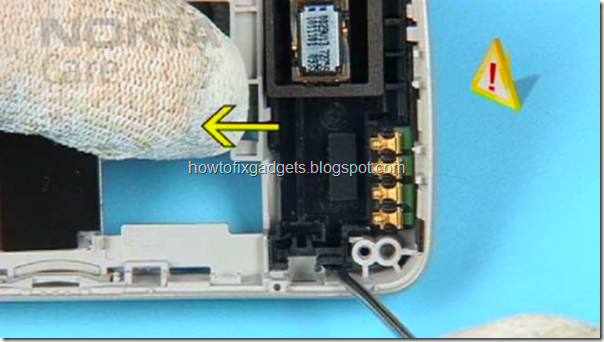

3) Теперь, введите инструментом влево
4) Далее, вверх

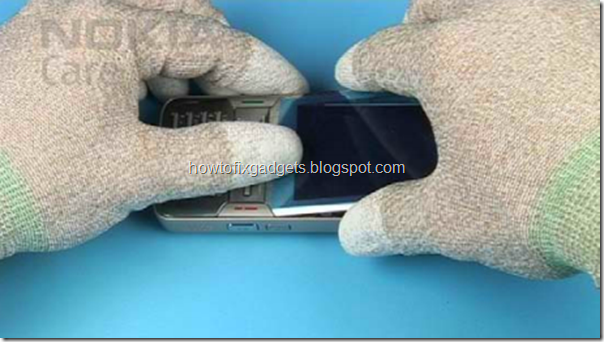

5) Переднее панель можно снять

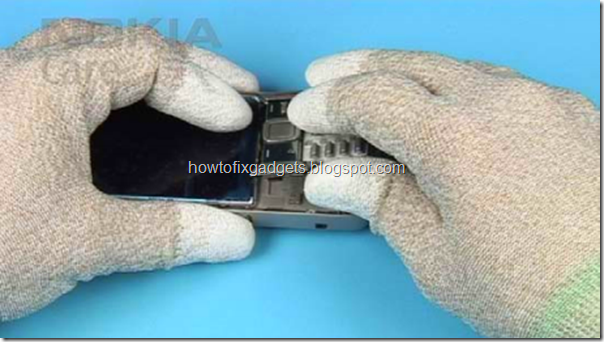

6) Снимите клавиатуру телефона
7) Разъедините защелки снизу
8) Разъедините защелки сбоку. Осторожно не повредите лицевую панель корпуса телефона
9) Приподнимите подложку клавиатуры
10) Переверните ее
11) Осторожно отсоедините коннектор подложки клавиатуры
12) Снимите подложку клавиатуры и замените микрофон если это необходимо
13) Вставьте пластиковую плоскую отвертку как показано на рисунке для того чтобы снять дисплей
14) Отсоедините шлейф дисплея телефона
15) Открутите 6 винтов torx размер 6
16) Чтобы снять металлическую рамку, разъедините защелки. Лучше начните с места где показано на рисунке ниже
17) Теперь с другой стороны
18) Снимите металлическую рамку
19) Замените разговорный динамик если это необходимо
20) Отсоедините шлейф модуля вспышки
21) Осторожно приподнимите материнскую плату и снимите ее
22) Отсоедините коннектор камеры телефона
23) Извлеките модуль камеры
24) Если нужно заменить разъем зарядки его можно достать с помощью штекера зарядного устройства
25) Если нужно заменить модуль антенны то подденьте его с одной стороны как показано на рисунке ниже
26) Теперь, с другой стороны
27) Модуль антенны можно снять
28) Если нужно заменить аудиоразъем то его можно вынуть с помощью гарнитуры наушников
29) Извлеките модуль gps антенны если это необходимо
30) Извлеките вспышку если ее нужно заменить
Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia N82.
Видео по разборке телефона
