Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 6
2) Ненужная кредитка или например что нибудь типа этого
3) Пинцет
Инструкция
1) Снимите заднюю крышку телефона
2) Выньте аккумулятор телефона
3) Выньте карту памяти

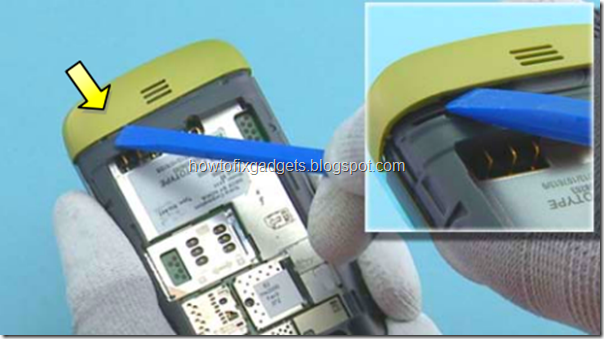

4) С помощью пластикового инструмента поддеваем нижнюю накладку с одной стороны
5) Теперь с другой стороны
6) Снимаем ее
7) Откручиваем 4 винта torx размер 6
8) Подденьте защелки показанные на рисунке с помощью пластиковой плоской отвертки
9) Теперь с другой стороны
10) Приподнимите лицевую панель
11) Держите лицевую панель как показано на рисунке и отсоедините шлейфы
12) Отсоедините шлейф сенсорного экрана
13) Отсоедините шлейф дисплея телефона
14) Фронтальную панель можно снять

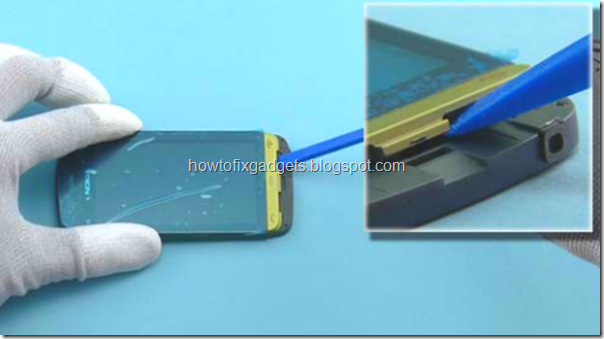

15) Подденьте дисплей с помощью пластиковой плоской отвертки как показано на рисунке
16) Снимите дисплей телефона
17) Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли
18) Подденьте клавиатуру с помощью пластиковой отвертки
19) Снимите клавиатуру
20) Подденьте защелку чтобы снять материнскую плату
21) Отсоедините вторую защелку

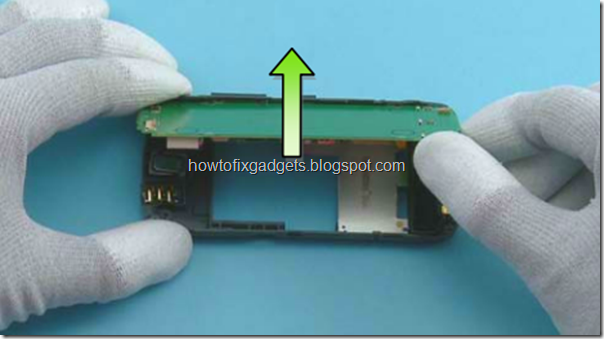

22) Приподнимите материнскую плату телефона и снимите ее
23) Снимите камеру телефона
24) Чтобы снять антенный модуль держите панель как показано на рисунке ниже и надавите на антенный модуль с обратной стороны чтобы снять его
25) Если нужно заменить разъем зарядки его можно достать с помощью штекера зарядного устройства
26) Если нужно заменить аудиоразъем то его можно вынуть с помощью гарнитуры наушников
27) Снимите разговорный динамик если его необходимо заменить
28) Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia С5-03.
Видео по разборке телефона
Телефон Nokia C5-06 отличается от Nokia C5-03 только отсутствием 3G модуля и камерой 2 мегапиксиля вместо 5 мп
