Инструменты
1) Отвертка Torx 4,6
2) Ненужная кредитка или например что нибудь типа этого
3) Пинцет
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор

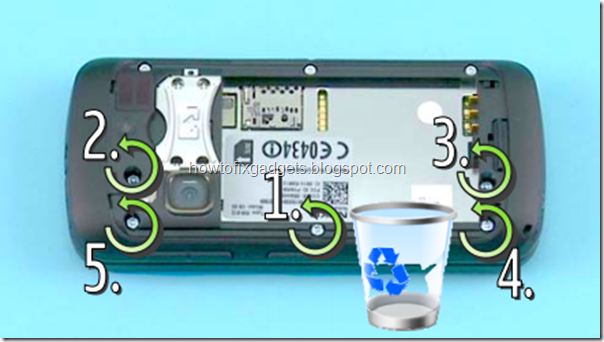

2) Открутить 5 винтов torx размер 6
3) Открутите 3 винта torx размер 4
4) Откройте usb заглушку
5) Используя пластиковый инструмент (гитарный медиатор) освободите защелку в верхней части телефона
6) Далее, освободите защелку в нижней части телефона
7) Теперь, заднюю крышку телефона можно снять

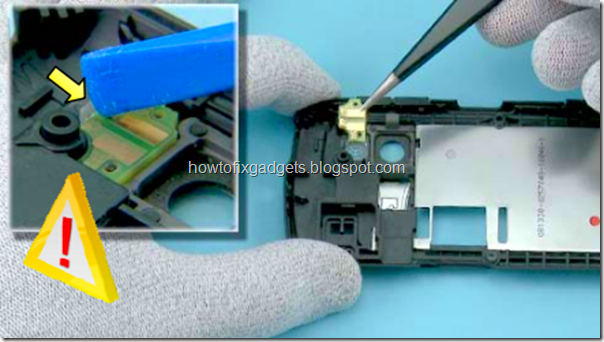

8) Пинцетом можно снять кнопку блокировки
9) Отсоедините шлейф. Будьте осторожны и не повредите соседние элементы на плате
10) Приподнимите материнскую плату как показано на рисунке и снимите ее
11) Снимите камеру телефона (можно использовать пинцет) если ее нужно заменить
12) Снимите QWERTY панель и клавиатуру
13) Выньте клавиатуру из рамки
14) Открутите 3 винта torx размер 4
15) С помощью пластикового инструмента, освободите защелку как показано на рисунке ниже
16) Далее, освободите защелку с другой стороны
17) Чтобы освободить оставшиеся защелки, потяните модуль слайдера как показано на рисунке ниже
18) Приподнимите правую часть лицевой панели чтобы отсоедините коннектор сенсорного экрана. Будьте осторожны и не повредите соседние элементы
19) Снимите фронтальную панель
20) Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли
21) Снимите разговорный динамик если его нужно заменить
22) Подденьте функциональную клавиатуру с помощью пластикового инструмента
23) Переверните функциональную клавиатуру как показано на рисунке ниже
24) С помощью пластикового инструмента разблокируйте фиксатор чтобы отсоединить шлейф дисплея

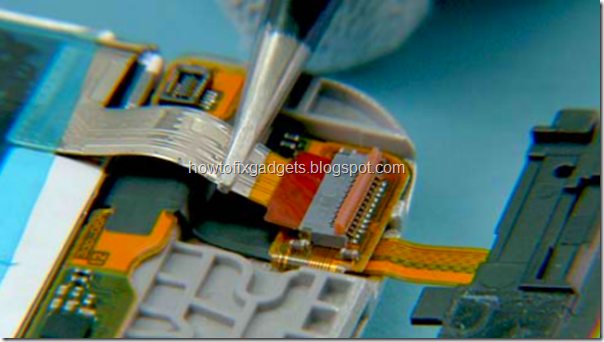

25) Отсоедините шлейф дисплея телефона
26) Чтобы отклеить дисплей телефона подденьте его с помощью пластиковой плоской отвертки
27) Снимите дисплей телефона
28) Если нужно заменить разъем зарядки его можно достать с помощью штекера зарядного устройства
29) Снимите usb заглушку
30) Если нужно заменить аудиоразъем то его можно вынуть с помощью гарнитуры наушников
31) Чтобы снять модуль антенны телефона, освободите защелку как показано на рисунке ниже
32) Снимите модуль антенны
33) Снимите динамик телефона
34) Снимите GPS/BT/WLAN антенну

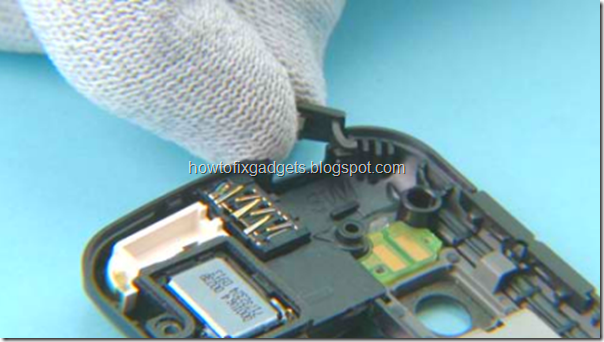

35) Осторожно освободите защелку чтобы снять модуль вспышки камеры
36) Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia С6.
