Инструменты
1) Отвертка Torx 6
2) Ненужная кредитка или например что нибудь типа этого
3) Пинцет
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор
2) Освободите защелку с одной стороны как показано на рисунке ниже
3) Теперь с другой стороны
4) Вставьте пластиковую плоскую отвертку в щель как показано на рисунке ниже и освободите защелки
5) Теперь с другой стороны

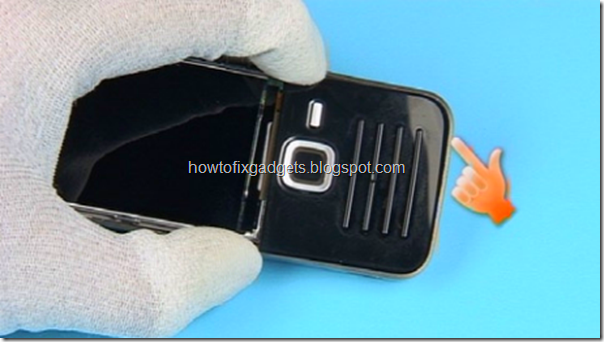

6) Осторожно приподнимите лицевую панель
7) Аккуратно освободите защелки на сбоку телефона как показано на рисунке
8) Слегка надавите на клавиатуру, после чего вы увидите небольшую щель куда нужно будет вставить инструмент чтобы освободить защелки
9) Вставьте пластиковую плоскую отвертку чтобы освободить две защелки
10) Приподнимите клавиатуру
11) Отсоедините шлейф клавиатуру, после чего клавиатуру можно снять

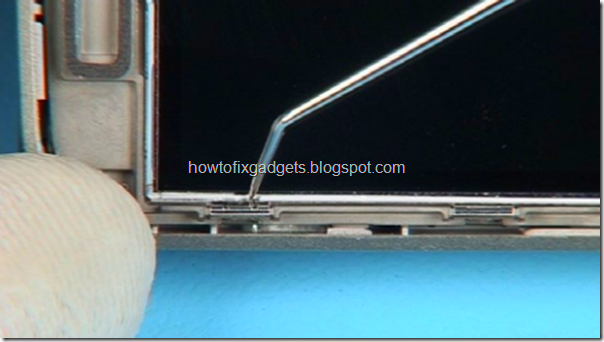

12) Освободите защелку в верхнем углу экрана
13) Теперь, в нижнем углу

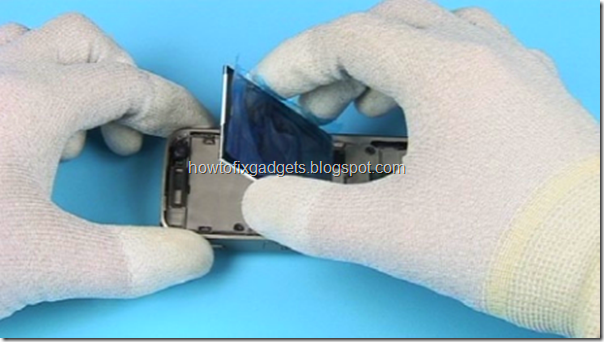

14) Переверните дисплей телефона

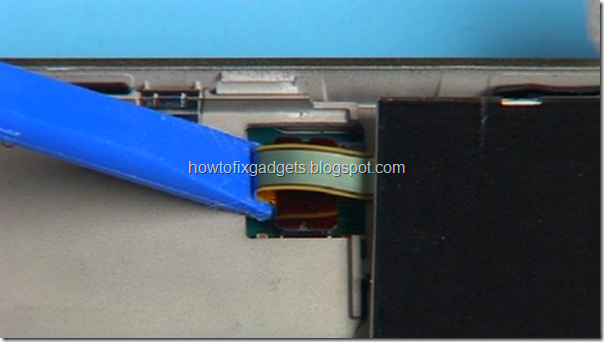

15) Отсоедините шлейф дисплея телефона
16) Открутите 5 винтов torx размер 6
17) Освободите защелки по периметру телефона чтобы снять среднюю металлическую рамку
18) Снимите металлическую рамку

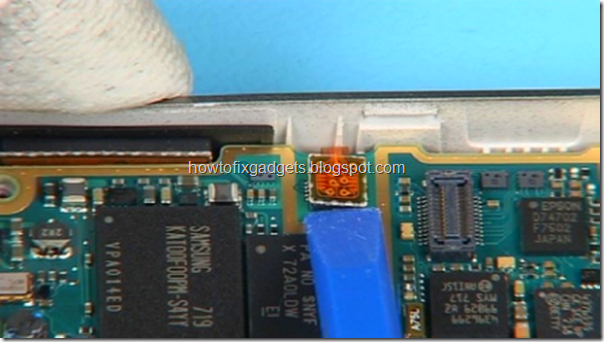

19) Отсоедините шлейф аудио платы
20) Снимите аудио плату
21) Отсоедините шлейф боковых клавиш

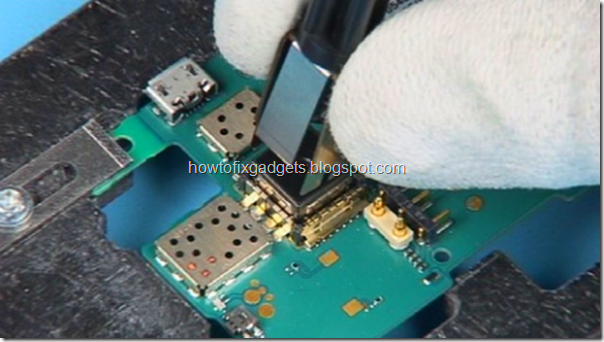

22) Подденьте материнскую плату и снимите ее
23) Снимите камеру телефона если ее нужно заменить
24) Снимите модуль антенны
25) Выньте разъем питания если его нужно заменить
26) Выньте шлейф боковых клавиш

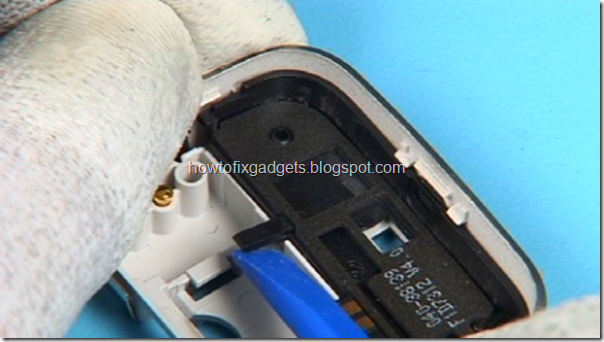

27) Подденьте динамик в сборе и выньте его если динамик нужно заменить
28) Кнопки телефона теперь легко можно снять
Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia N78.
Видео по разборке телефона
