Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 6
2) Ненужная кредитка или например что нибудь типа этого
3) Пинцет
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор
2) Открутите 2 винта torx размер 6

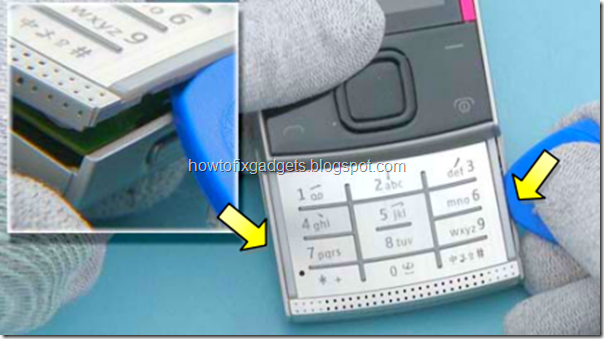

3) Используя пластиковый инструмент подденьте клавиатуру телефона
4) Снимите клавиатуру телефона
5) Открутите 4 винта torx размер 6
6) Перед тем как снимать среднюю панель корпуса телефона, откройте usb заглушку

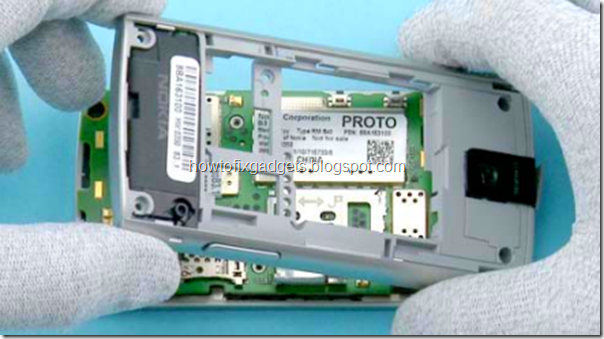

7) Снимите среднюю панель корпуса телефона
8) Теперь, снимите металлическую крышку
9) Переверните материнскую плату телефона. Будьте осторожны и не повредите шлейф материнской платы
10) Отсоедините шлейф материнской платы
11) Материнскую плату можно снять
12) Снимите камеру если ее нужно заменить
13) Снимите usb заглушку

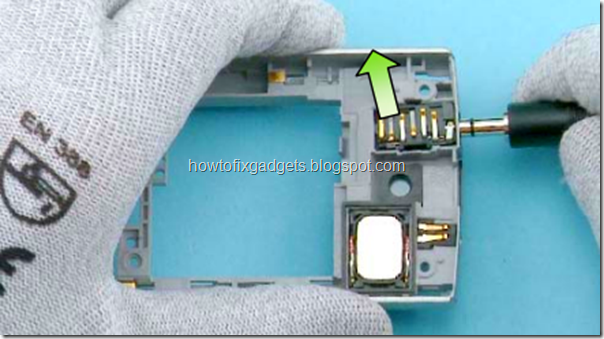

14) Если нужно заменить аудиоразъем, для начала, приподнимите разъем с помощью штекера, после чего снимите его
15) Если нужно заменить разъем зарядки его можно достать с помощью штекера зарядного устройства

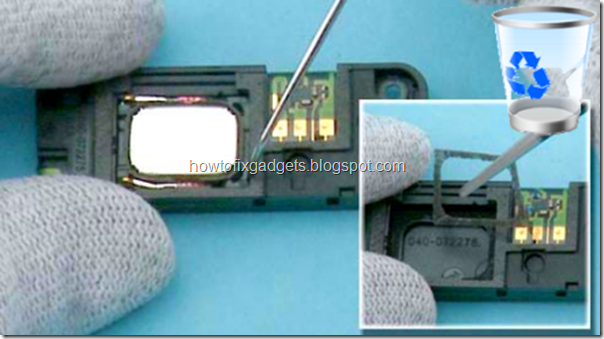

16) Снимите динамик если его нужно заменить
17) Снимите антенный модуль
18) Снимите еще один динамик если его нужно заменить
19) Снимите микрофон
20) Положите слайдер именно в таком положении и открутите 2 винта torx размер 5
21) Для того чтобы снять лицевую панель вставьте пластиковый инструмент между модулем слайдера и лицевой панелью
22) Освободите все защелки
23) Снимите модуль слайдера

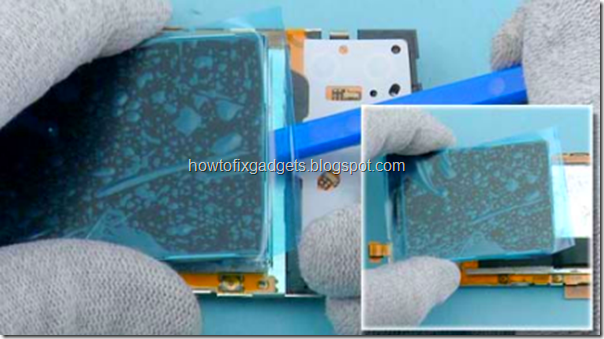

24) Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли
25) Отсоедините шлейф дисплея
26) Чтобы снять дисплей телефона, вставьте пластиковый инструмент (можно использовать пластиковую карту) в щель между дисплеем и задней частью корпуса телефона. Желательно прогреть дисплей телефона феном

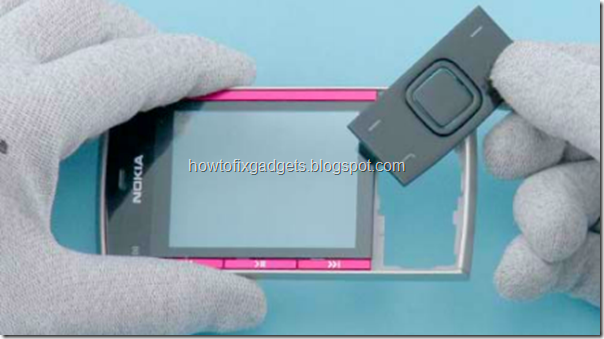

27) Снимите джойстик телефона
28) Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia X3.
Видео по разборке телефона
