Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 5
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
Инструкция
1) Для начала выньте стилус
2) Снять заднюю крышку и вытащить аккумулятор
3) Открутите 4 винта torx размер 5
4) Используя пластиковый инструмент (гитарный медиатор) освободите защелки по периметру
5) Теперь рамку можно снять

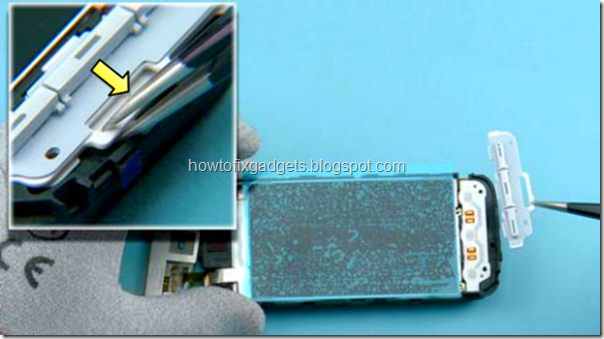

6) Снимаем кнопку блокировки

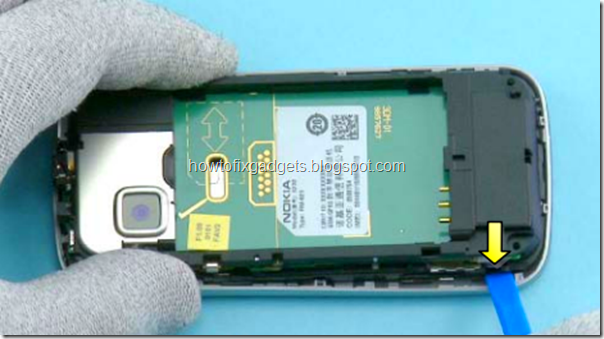

7) Освободите защелку в нижнем правом углу телефона
8) Повторите тоже самое с другой стороны
9) Рамка снята
10) Переверните сенсорный экран телефона. Будьте осторожны и не повредите шлейф
11) Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли
12) Снимите клавиатуру телефона
13) Теперь, вставьте специальный инструмент (можно использовать пластиковую карту) между корпусом и дисплеем телефона. Будьте осторожны и не повредите шлейф дисплея
14) Открутите 2 винта torx размер 5
15) Откиньте дисплей и материнскую плату телефона и снимите нижнюю часть телефона
16) Теперь отсоедините шлейф дисплея. Будьте осторожны и не повредите соседние элементы на плате
17) Отсоедините еще один шлейф
18) Откиньте материнскую плату. Будьте осторожны и не повредите шлейф
19) Чтобы отсоединить коннектор для начала приподнимите фиксатор шлейфа вверх
20) Теперь можно отсоединить сам шлейф
21) Отсоедините шлейф сенсорного экрана. Будьте осторожны и не повредите соседние элементы на плате
22) Материнскую плату можно снять
23) Снимаем камеру телефона если ее необходимо заменить
24) Снимаем дисплей телефона
25) Отсоединяем еще один шлейф
26) Снимаем ушной динамик если его нужно заменить
27) Если нужно заменить разъем зарядки его можно достать с помощью штекера зарядного устройства
28) Снимаем динамик если его нужно заменить
29) Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia 5230.
