Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 4
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
4) Защитная пленка
Инструкция

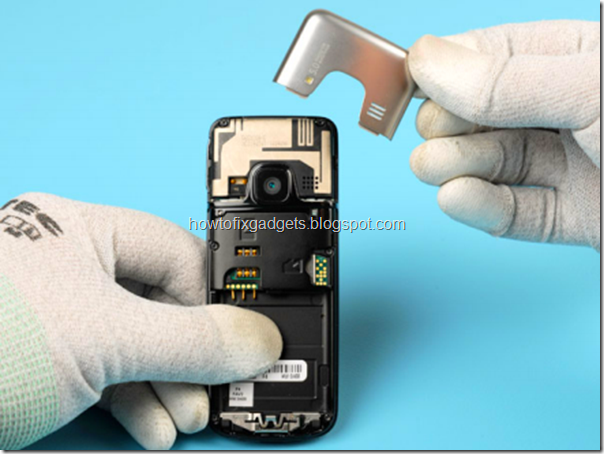

1) Снять заднюю крышку и вытащить аккумулятор
2) Вынимаем карту памяти
3) Освободите 4 защелки на задней части корпуса телефона с помощью пластикового инструмента. Сначала с одной стороны
4) Теперь, сверху
5) Расположение защелок показано на рисунке ниже
6) Задней часть корпуса телефона снята
7) Откручиваем 4 винта размер 4
8) Используя пластиковый инструмент освободите защелки по периметру корпуса телефона, Лучше начать с угла корпуса
9) Теперь с другой стороны
10) Рамка снята
11) Используя стоматологический инструмент, освободите защелки с одной стороны
12) Далее с другой стороны
13) Теперь, переднюю панель можно снять
14) Снимите джойстик телефона если его необходимо заменить
15) Снимаем клавиатуру телефона
16) Используя стоматологический инструмент, снимите металлическую подложку под клавиатурой
17) Металлическая подложка снята

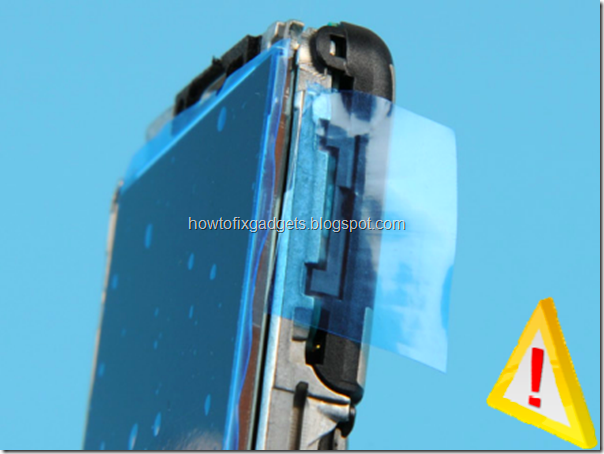

18) Желательно использовать защитную пленку для защиты дисплея телефона от пыли
19) Чтобы снять антенну телефона освободите защелки сначала слева
20) Теперь справа
21) Антенна снята
22) Подденьте экран телефона в верху справа с помощью стоматологического инструмента
23) Должно получиться так

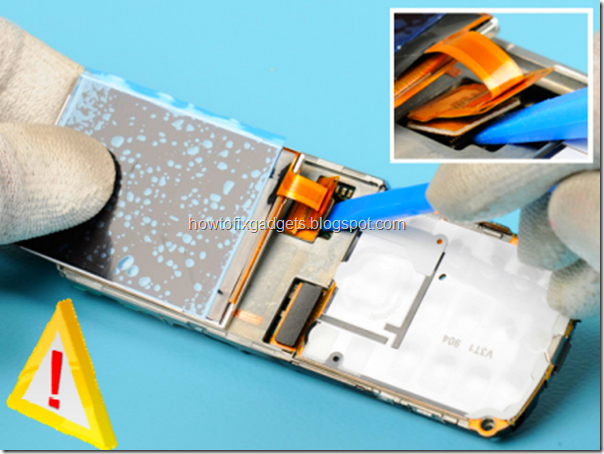

24) Теперь отсоедините шлейф дисплея
25) Дисплей телефона снят
26) Отсоедините шлейф клавиатуры
27) Снимите заднюю камеру телефона если ее необходимо заменить
28) Открутите 4 винта
29) Снимите металлическую накладку вместе с материнской платой

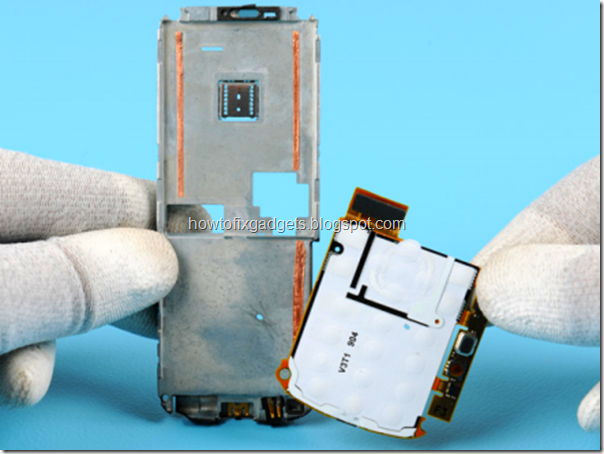

30) Металлическая накладка вместе с материнской платой снята

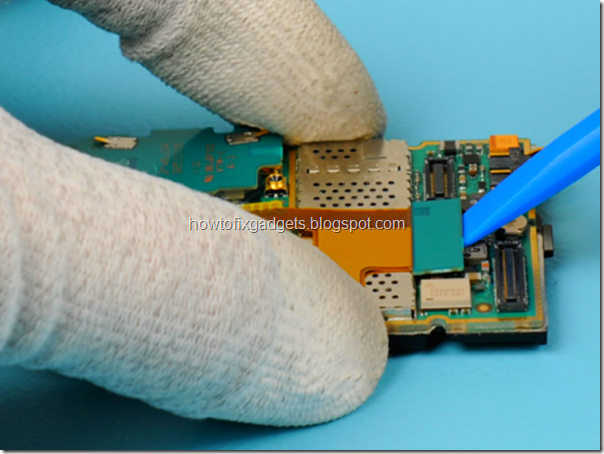

31) Теперь отсоедините шлейф камеры на материнской плате
32) Снимаем плату камеры телефона
33) Чтобы снять подложку клавиатуры для начала нужно снять металлический фиксатор на usb
34) Металлический фиксатор снят
35) Теперь можно снять подложек клавиатуры, для начала отклеиваем ее сбоку
36) А потом снизу, основную часть подложки
37) Подложка клавиатуры телефона снята
38) Если нужно заменить разъем зарядки его можно достать с помощью штекера зарядного устройства
Разборка телефона завершена.
Это перевод официального руководства от Нокии по разборке Nokia 6700 classic.
Видео по разборке телефона
