Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 5
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
Инструкция
1) Снять заднюю крышку и вытащить аккумулятор
2) Откручиваем 4 винта размер torx 5

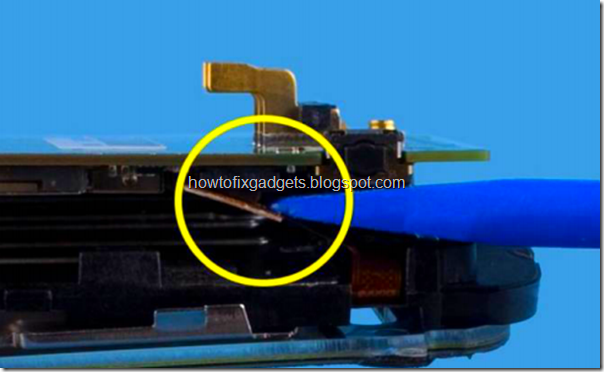

3) Используя пластиковый инструмент освободите две защелки как показано на рисунке ниже
4) Теперь, то же самое делаете с другой стороны

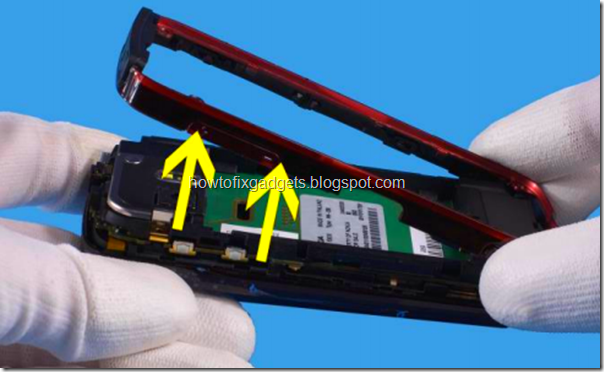

5) Снимите рамку телефона

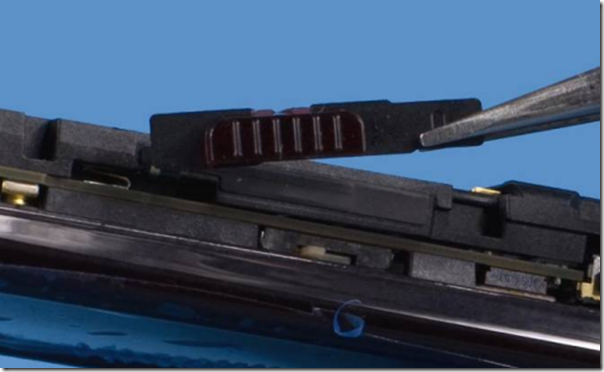

6) С помощью пинцета снимаем кнопку блокировки телефона, возможно она вывалиться сама когда вы снимали рамку, это нормально.
7) Чтобы снять верхнюю часть корпуса, сначала освободите защелку в левом нижнем углу
8) Нужно освободить защелки по всему периметру корпуса телефона
9) Далее, освободите защелку в правом нижнем углу
10) Теперь, освободите защелки по бокам корпуса телефона
11) Верхнюю часть корпуса можно снять
12) Теперь, приподнимите сенсорную панель телефона как показано на рисунке
13) Снимите клавиатуру
14) Вставьте пластиковую карту между корпусом и дисплеем телефона и аккуратно приподнимите дисплей чтобы отклеить его
15) Должно получиться так
16) Открутите два винта размер torx 5
17) Приподнимите материнскую плату как показано на рисунке ниже
18) Отсоедините шлейф который в левом нижнем углу на материнской плате
19) Отсоедините коннектор на материнской плате
20) Чтобы отсоединить белый коннектор для начала приподнимите фиксатор шлейф вверх
21) Теперь можно отсоединить сам шлейф
22) Используя пластиковый инструмент отсоедините еще один шлейф
23) Материнскую плату можно снять
24) Дисплей телефона также теперь можно снять
25) Снимаем камеру телефона если ее необходимо заменить
26) Если нужно заменить разъем зарядки его можно достать с помощью штекера зарядного устройства
27) С помощью стоматологического инструмента снимаем динамик, если необходимо его заменить, в телефоне два динамика
28) Второй динамик
Разборка телефона завершена.
Это перевод официального руководства от Нокии по разборке Nokia 5800 Xpress Music.
Видео по разборке телефона
