Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка
2) Ненужная кредитка или например что нибудь типа этого.
3) Пинцет
Инструкция

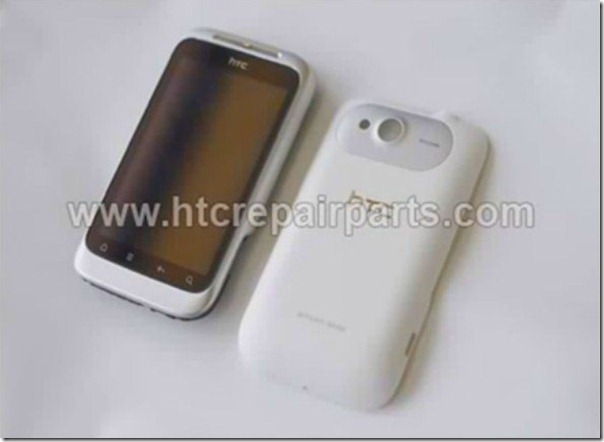

1) Снять заднюю крышку и вытащить аккумулятор

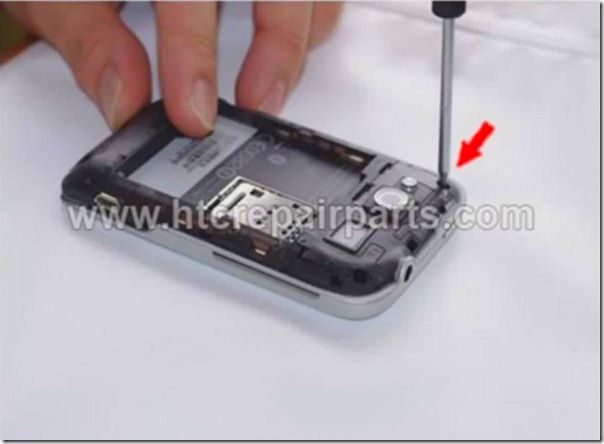

2) Открутите 5 винтов. Верхний правый
3) Верхний левый винт
4) Нижний левый винт
5) Нижний правый винт
6) Винт справа по середине

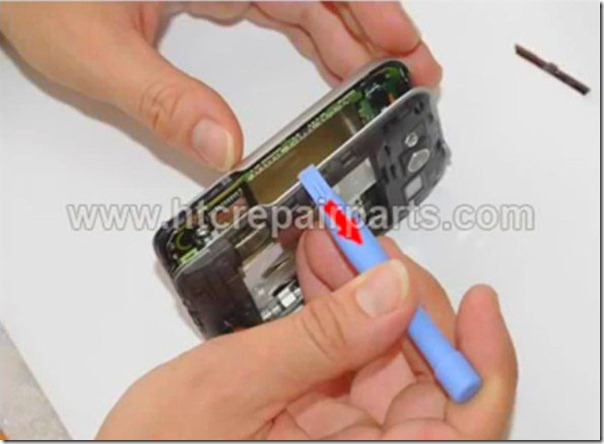

7) Теперь можно снять заднюю панель, отщелкнув защелки по периметру корпуса
8) Задняя панель снята
9) Чтобы снять материнскую плату откручиваем два винта. Один винт в нижнем левом углу
10) Второй винт в верхнем правом
11) Отклеиваем черный стикер.
12) Теперь можно отсоединить шлейф сенсорного экрана
13) Также отсоединяем шлейф дисплея
14) Убираем боковые кнопки громкости телефона и кнопку питания
15) Отсоединяем разъем подсветки клавиатуры
16) Теперь материнскую плату телефона можно снять
17) Осторожно выньте дисплей телефона, используйте для этого пластиковый инструмент
18) Отсоедините шлей сенсорного экрана

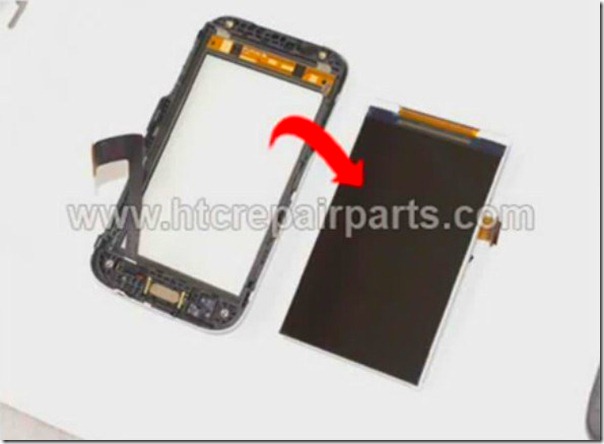

19) Дисплей телефона снят

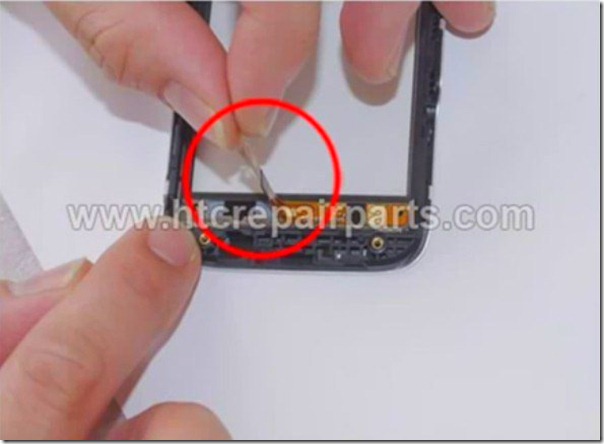

20) Отсоедините кнопки на передней панели телефона
21) Снимите динамик телефона, если необходимо заменить его
22) Вспышка телефона, не нужно снимать если нет необходимости

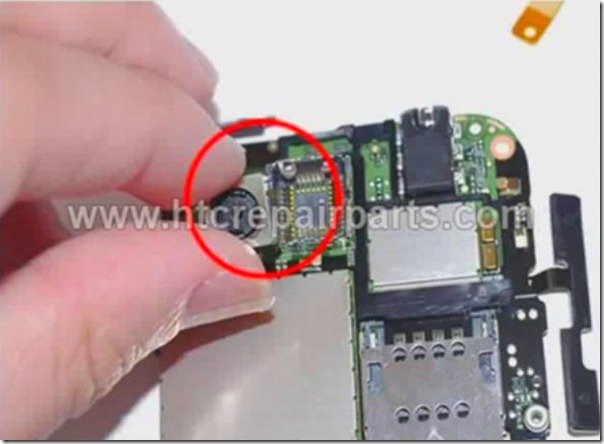

23) Также можно заменить камеру телефона
24) Для замены сенсорного экрана лучше использовать фен
25) Сенсорный экран снят
Разборка телефона завершена.
Источник (via)
Видео по разборке телефона
Еще одно видео по разборке телефона и замене дисплея, правда только на английском
Также хорошее видео по сборке экрана телефона
