Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 4,6
2) Ненужная кредитка или например что нибудь типа этого
3) Пинцет
Инструкция

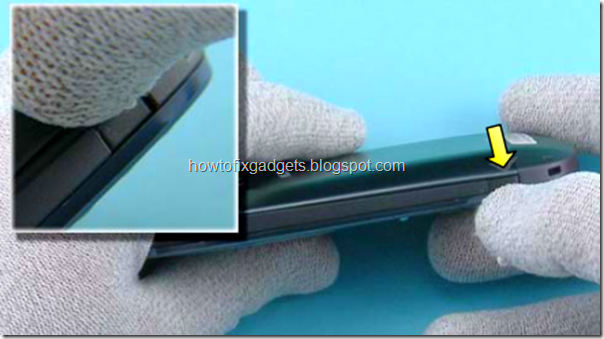

1) Чтобы снять заднюю крышку зажмите кнопки с обеих сторон
2) Затем снимите заднюю крышку
3) Открутите два винта torx размер 4

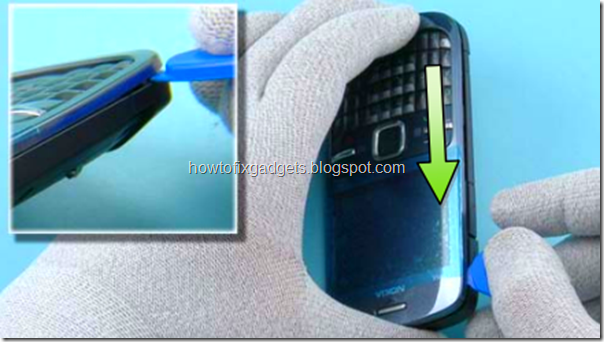

4) С помощью пластикового инструмента подцепите лицевую панель и проведите по периметру корпуса телефона. Лучше всего начать где находится кнопка чтобы снять заднюю крышку
5) Теперь, подцепите лицевую панель снизу
6) Далее, с другой стороны
7) Сверху
8) Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли
9) Снимите клавиатуру

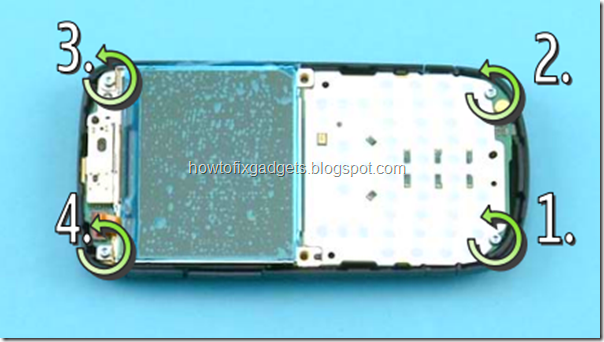

10) Открутите 4 винта torx размер 6
11) Откройте usb заглушку
12) С помощью пластикового инструмента приподнимите материнскую плату
13) Снимите материнскую плату
14) Снимите динамик если его нужно заменить
15) Снимите разъем питания если его нужно заменить
16) Снимите аудиоразъем если его нужно заменить
17) Снимите антенный модуль
18) Отсоедините шлейф дисплея телефона. Будьте осторожны и не повредите шлейф
19) Чтобы снять дисплейный модуль отсоедините защелку с одной стороны как показано на рисунке ниже
20) Теперь с другой стороны
21) Снимите дисплейный модуль

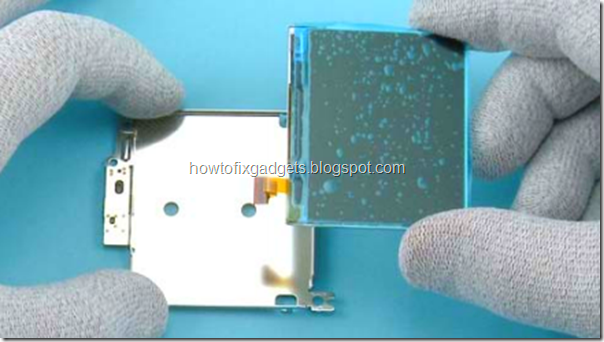

22) Если нужно заменить дисплей, то подденьте дисплей телефона и выньте его из металлической рамки
23) Снимите дисплей телефона
24) Снимите разговорный динамик если его нужно заменить

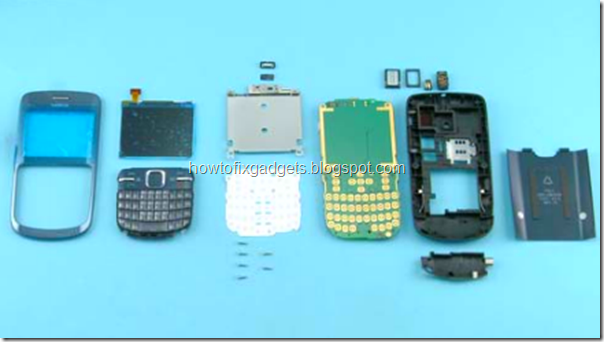

25) Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia C3.
Видео по разборке телефона
