Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка крестовая
2) Ненужная кредитка или например что нибудь типа этого.
Инструкция
1) Снять заднюю крышку и аккумулятор. Откручиваем 6 винтов как показано на рисунке ниже
2) С помощью кредитной карты приподнимите заднюю крышку корпуса как показано на рисунках ниже. Сначала с правой стороны
3) Далее снизу
4) Теперь с левой стороны
5) Должно получиться как на рисунке

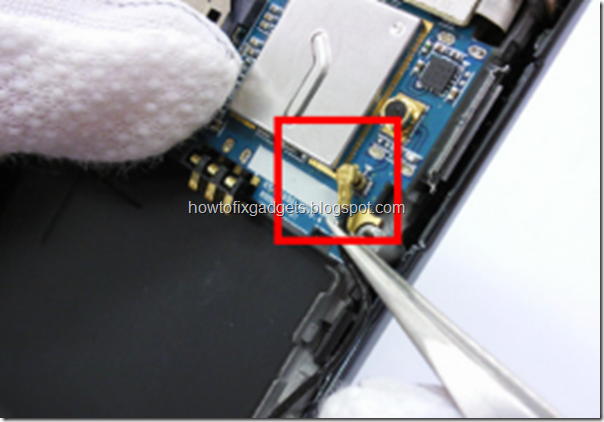

6) Отсоедините антенный кабель
7) Отсоедините шлейф дисплея телефона. Будьте осторожны и не повредите элементы на материнской плате
8) Осторожно отсоедините кнопки громкости, они держатся на двухстороннем скотче

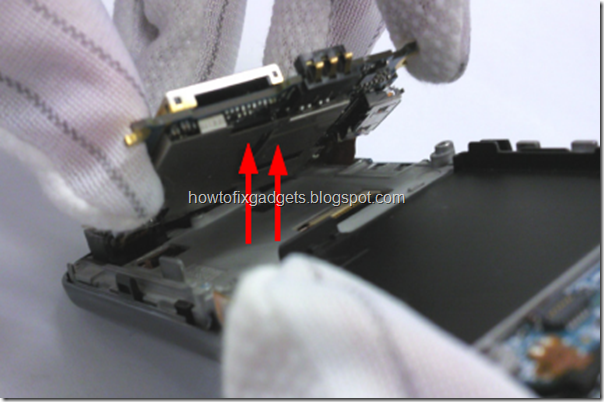

9) Теперь можно снять материнскую плату телефона

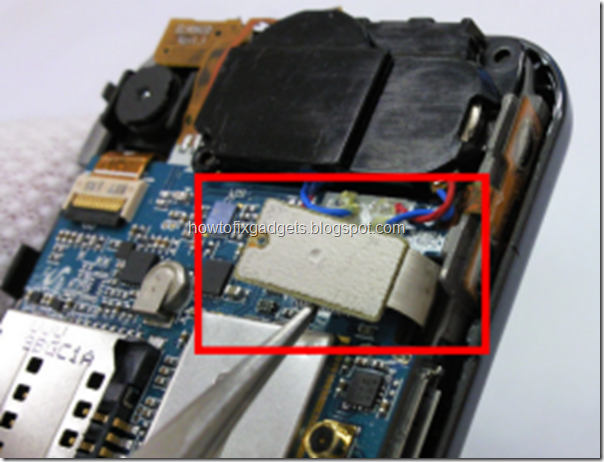

10) Снимите антенну как показано на рисунке ниже
11) Теперь можно снять боковые кнопки. Для этого используйте кредитную карту подденьте в месте указанном на рисунке ниже
12) Отсоединяйте осторожно металлическую часть и переднюю панель корпуса чтобы не повредить шлейфы
13) Так должен выглядеть ваш телефон теперь
14) Отсоедините шлейф сенсорного экрана. Будьте осторожны и не повредите его
15) Отсоедините шлейф камеры телефона
16) Аккуратно отклеиваем шлейф
17) Снимаем плату клавиатуры с микрофоном
18) Так должен выглядеть ваш телефон теперь

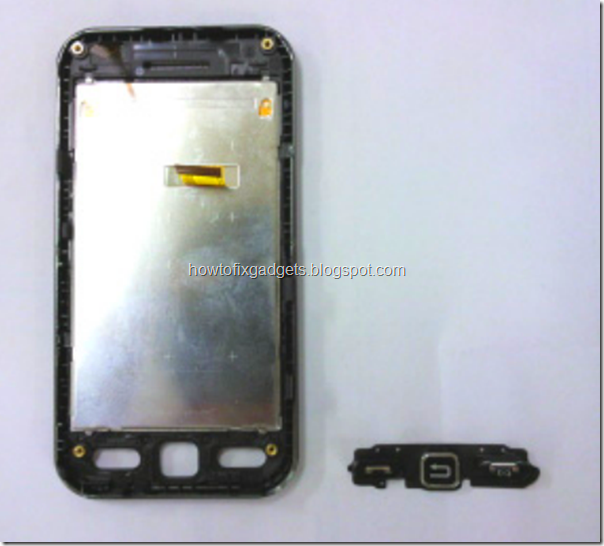

19) Снимаем панель с фронтальными кнопками
20) Теперь снимаем дисплей телефона
21) Вынимаем сенсорный экран из металлической рамки. Осторожно не повредите шлейф
Разборка телефона завершена.
Это перевод официального руководства от Samsung по разборке телефона Samsung S5230.
