Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 5
2) Ненужная кредитка или например что нибудь типа этого
3) Пинцет
Инструкция
1) Для начала выньте стилус
2) Снять заднюю крышку и вытащить аккумулятор
3) Открутите 2 винта torx размер 5
4) Открутите еще один винт torx размер 5
5) Подцепите нижнюю часть корпуса с помощью пластикового инструмента как показано на рисунке ниже

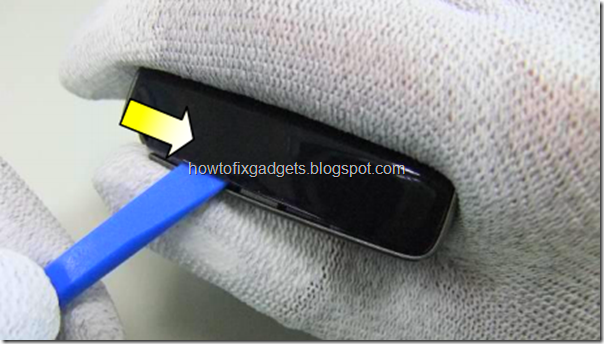

6) Далее, переместите инструмент в вправо, как на рисунке
7) Теперь, подцепите правый угол
8) Поверните инструмент вокруг своей оси и нижняя часть корпуса легко снимется
9) Уберите оставшейся клей
10) Далее чтобы снять верхнюю часть корпуса, для начала, снимите заглушку usb

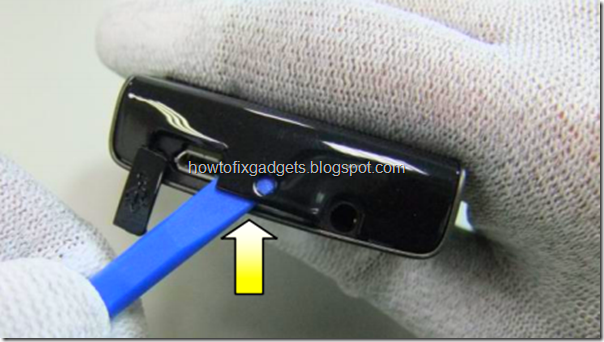

11) Вставьте пластиковый инструмент между верхней части и корпусом телефона
12) Далее, переместите инструмент в вправо, как на рисунке
13) Поверните инструмент вокруг своей оси и верхняя часть корпуса снимется
14) Уберите оставшейся клей
15) Открутите 4 винта torx размер 5
16) Освободите защелки чуть выше клавиатуры и замет снимите клавиатуру
17) Для того чтобы не повредить корпус телефона рекомендуется одеть резиновую трубку на отвертку
18) Освободите защелку между верхней и нижней частей корпуса телефона. Будьте осторожны и не повредите корпус телефона
19) Далее освободите защелку сбоку телефона, для этого вставьте плоскую отвертку и проверните вокруг своей оси
20) Вставьте отвертку в щель между нижней и верхней частей корпуса как показано на рисунке и поверните вокруг своей оси
21) Теперь с другой стороны
22) Далее, чуть выше с той же стороны
23) Приподнимите верхнюю часть корпуса. Будьте осторожны и не повредите шлейф дисплея

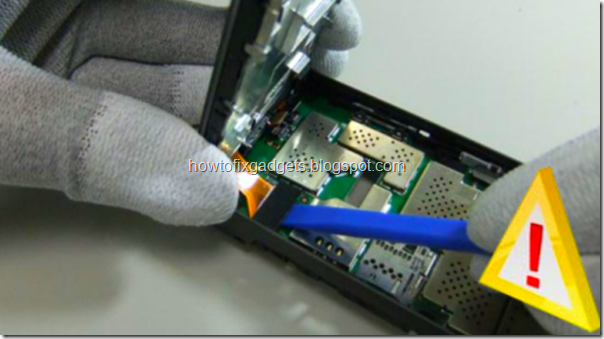

24) Отсоедините коннектор сенсора приближения. Будьте осторожны и не повредите соседние элементы на плате
25) Отсоедините шлейф сенсорного экрана
26) Отсоедините шлейф дисплея
27) Должно получиться так
28) Разъедините защелку, для этого вставьте плоскую отвертку между фронтальной панелью телефона и дисплейным модулем. Будьте осторожны и не повредите корпус телефона
29) Разъедините остальные защелки как показано на рисунке ниже
30) Приподнимите дисплейный модуль как показано на рисунке ниже

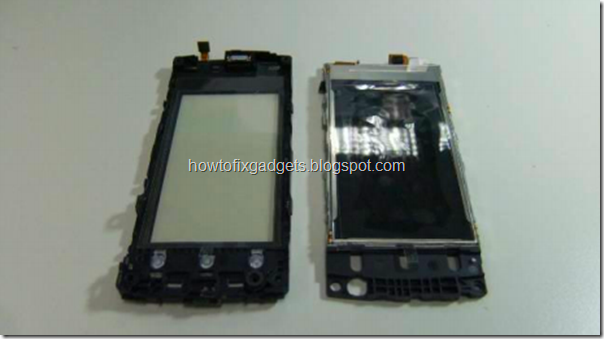

31) Должно получиться так. Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли
32) Теперь можно отсоединить дисплей телефона
33) Должно получиться так
34) Снимите сенсор приближения если его необходимо заменить
35) Снимите динамик телефона
36) Чтобы снять материнскую плату, разъедините две защелки как показано на рисунке ниже

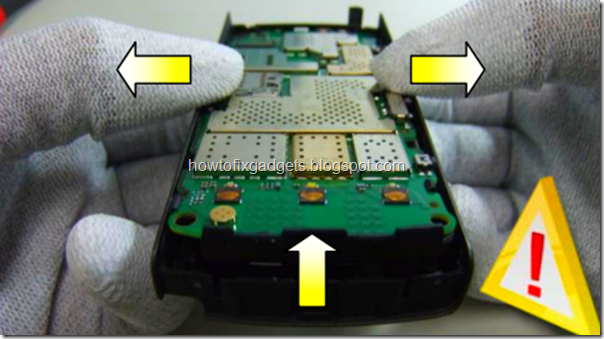

37) Потяните за края телефона как показано на рисунке
38) Приподнимите материнскую плату
39) Материнская плата снята

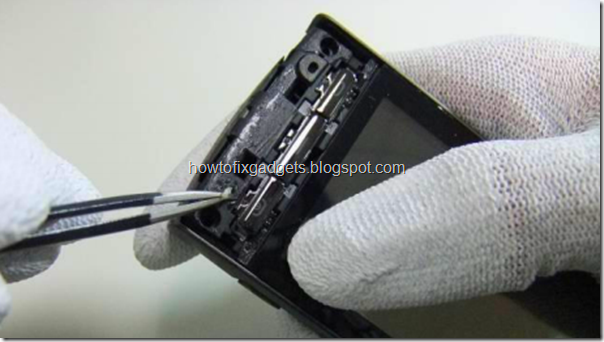

40) Снимите разъем питания с помощью пинцета если его необходимо заменить
41) Снимите аудиоразъем с помощью пинцета если его необходимо заменить
42) Если нужно заменить линзу камеры то, для начала,открутите винт torx размер 5
43) Снимите заземляющий клип
44) Теперь можно снять линзу камеры
45) Для того чтобы снять динамик. Разъедините защелки показанные на рисунке ниже. Начните с боковых защелок, затем нижние
46) Снимите камеру если ее необходимо заменить
47) Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia 5250.
Видео по разборке телефона
