Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 4,6
2) Ненужная кредитка или например что нибудь типа этого
3) Пинцет
Инструкция
1) Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли. Далее, снять заднюю крышку и вытащить аккумулятор
2) Открутите 4 винта torx размер 6
3) Снимите заднюю крышку, как показано на рисунке ниже. Обратите внимание что контактные пружины острые
4) Подденьте модуль антенны, лучше начать с левого края
5) Заменить разъем зарядки можно с помощью штекера зарядного устройства
6) Подденьте вибромотор с помощью плоской отвертки
7) Снимите микрофон если его нужно заменить
8) Снимите держатель симкарты
9) Потяните и снимите лицевую панель. Обратите внимание на шлейф, не повредите его

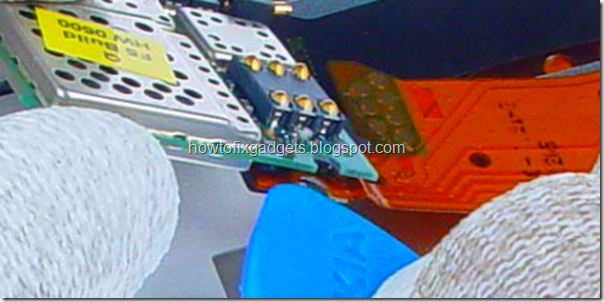

10) С помощью пластикового инструмента отсоедините первый коннектор системной платы
11) Теперь, отсоедините второй коннектор
12) Отсоедините шлейф
13) Прежде чем продолжать разборку телефона далее, выдвинете слайдер как показано на рисунке ниже

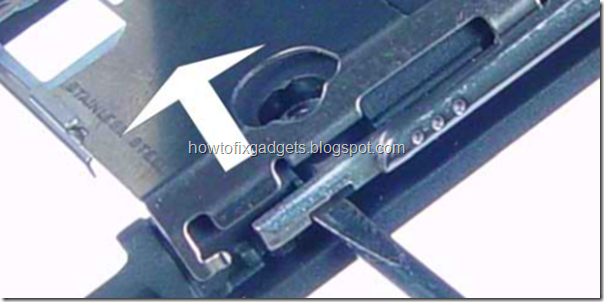

14) Разъедините защелки как показано на рисунке чтобы снять заднюю металлическую наклкадку

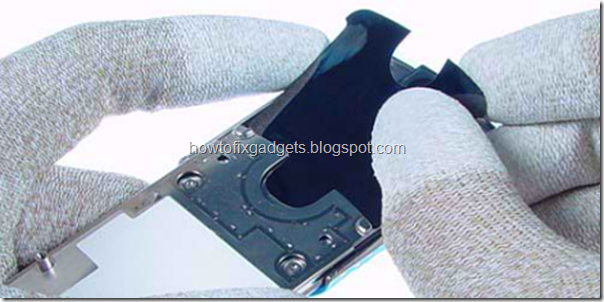

15) Снимаем заднюю накладку медленно чтобы не повредить ее
16) Открутите 4 винта torx размер 4
17) Снимаем металлическую рамку со стеклом
18) Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли
19) Осторожно подденьте модуль камеры
20) Снимите динамик с помощью пинцета
21) Снимите корпус камеры
22) Подденьте клавиатуру телефона
23) Снимите клавиатуру телефона
24) Если приподнимите дисплей то увидите что шлейф является частью модуля. То есть, дисплей нужно менять вместе с межплатным шлейфом
25) Снимите межплатный шлейф как показано на рисунке ниже
Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia 8800.
