Важно: После разборки вашего устройства вы лишаетесь гарантии на устройство. Сайт не несет ответственность за ваше устройство. Если вы не уверены в своих силах, обратитесь в сертифицированный сервис-центр.
Инструменты
1) Отвертка Torx 4
2) Ненужная кредитка или например что нибудь типа этого
3) Пинцет
Инструкция
1) Чтобы снять заднюю крышку зажмите кнопки с обеих сторон
2) Затем снимите заднюю крышку
3) Открутите 3 винта torx размер 4
4) Открутите еще 4 винта torx размер 4
5) Освободите защелки в нижней часть корпуса телефона
6) Снимите нижнюю часть корпуса
7) С помощью пластиковой плоской отвертки приподнимите материнскую плату телефона
8) Подденьте верхнюю часть корпуса телефона с помощью пластикового инструмента
9) Приподнимите лицевую часть корпуса телефона
10) Отсоедините переднюю часть с помощью пластикового инструмента как показано на рисунке ниже
11) Снимите переднюю часть корпуса
12) Отсоедините защелки клавиатуры телефона
13) Снимите клавиатуру телефона
14) Переверните часть материнской платы как показано на рисунке
15) Отсоедините крепление как показано на рисунке ниже
16) Снимите крепление
17) Отсоедините коннектор сенсорного модуля. Будьте осторожны и не повредите соседние элементы на плате
18) Если нужно заменить разъем питания то его можно вынуть с помощью коннектора зарядного устройства

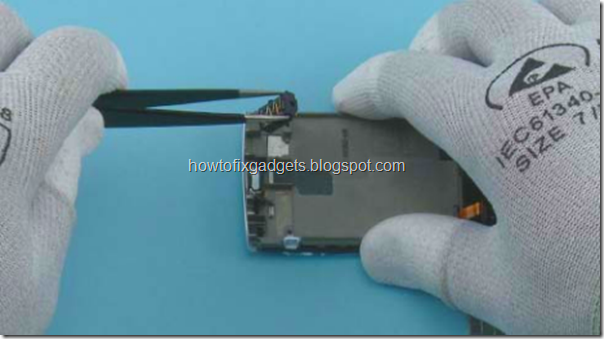

19) Теперь достаньте разъем питания с помощью пинцета

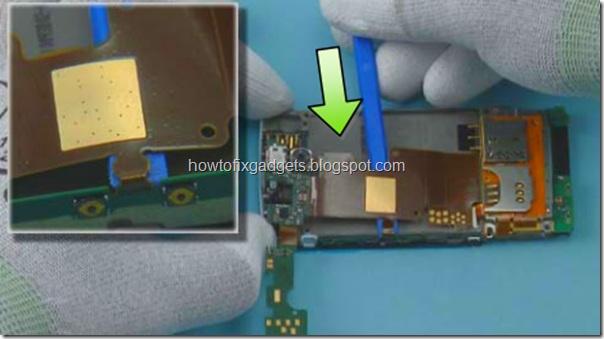

20) Подденьте межплатный шлейф как показано на рисунке. Будьте осторожны и не повредите его
21) Теперь подденьте шлейф с другой стороны

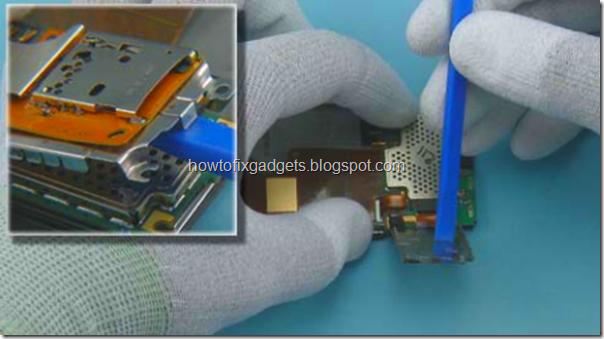

22) Освободите защелку как показано на рисунке ниже
23) Переверните металлическую крышку
24) Отсоедините коннектор ридера симкарты. Будьте осторожны и не повредите соседние элементы на плате
25) Отсоедините шлейф дисплея телефона. Будьте осторожны и не повредите соседние элементы на плате
26) Снимите материнскую плату. Будьте осторожны и не повредите соседние элементы на плате

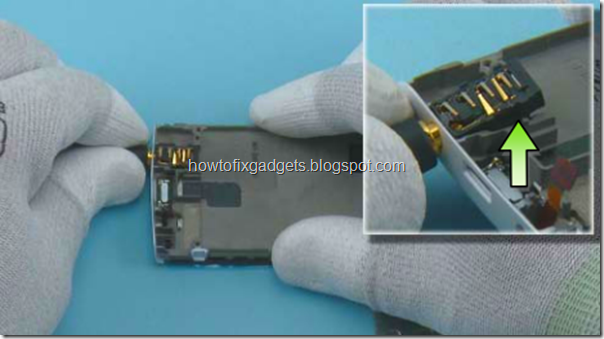

27) Если нужно заменить аудиоразъем то его можно вынуть с помощью гарнитуры наушников
28) Теперь достаньте аудиоразъем с помощью пинцета

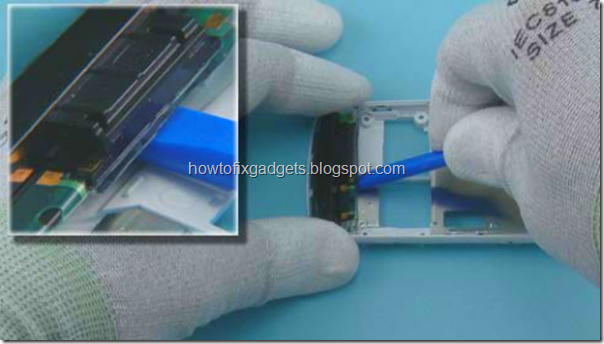

29) Чтобы снять сенсорный экран, отсоедините защелки показанные на рисунке ниже
30) С помощью пластиковой плоской отвертки проведите в указанном направлении
31) Снимите сенсорный экран
32) Желательно наклеить защитную пленку на дисплей телефона для предотвращения его от мелких царапин и пыли
33) Чтобы снять дисплей осторожно нажмите с обратной стороны дисплея как показано на рисунке ниже
34) Снимите дисплей телефона
35) Замените разговорный динамик телефона если это необходимо
36) Снимите антенный модуль телефона
37) Разборка телефона завершена
Это перевод официального руководства от Нокии по разборке Nokia X3-02.
